Valvola di ritegno a fungo S series

a navettain miniaturaad alta pressione

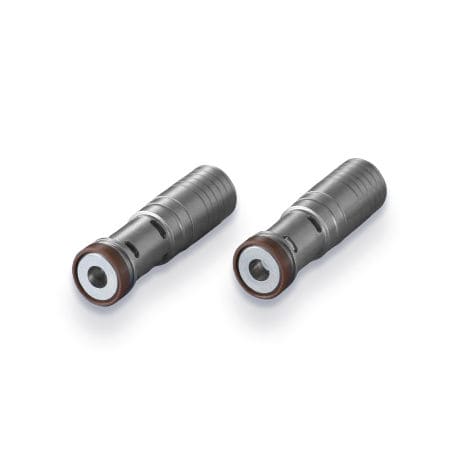

Questa configurazione di valvola viene tipicamente utilizzata per selezionare tra l'impianto idraulico principale e il backup di emergenza, che viene sbiellato nell'attacco normalmente chiuso. Il suo design senza flusso intermedio significa che le tre porte non sono mai aperte contemporaneamente. Queste valvole possono essere utilizzate anche per estendere un attuatore di grandi dimensioni ad area disuguale, dove può essere consentita una forza di attuazione ridotta in una direzione. Questa valvola miniaturizzata ha un diametro di soli 0,187" e una lunghezza di 0,93". L'otturatore di questa valvola è regolato in modo che la porta di emergenza (E) sia normalmente chiusa e le porte normali (N) e di servizio (S) siano collegate. È ideale per applicazioni con portate fino a 1,3 gpm. La valvola è dotata di schermi di sicurezza integrati per una maggiore protezione da contaminazione o detriti.
