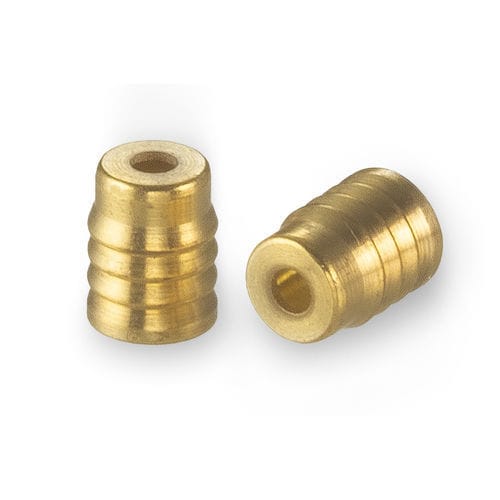

Restrittore di flusso con orifizio RPGF2554005S

Questo limitatore di flusso senza filettatura, affidabile e altamente preciso, è stato progettato specificamente per l'installazione in alloggiamenti e raccordi in plastica. L'esclusivo design a pressione consente una facile installazione che assicura la tenuta e previene eventuali perdite di bypass. L'orifizio è costruito in ottone, per garantire la compatibilità con un'ampia gamma di gas. È testato su azoto con una tolleranza di flusso nominale di ± 5%. Tolleranze più strette sono disponibili come configurazioni personalizzate. Per aumentare la precisione, gli orifizi sono testati nella direzione di utilizzo.Configurazione di montaggio: A pressione - In plasticaDiametro: 2,54 mmCampo di flusso misurato: 500 - 45.000 LohmsFluido di prova: Azoto pulito e seccoPressione massima di esercizio: Dipende dal materiale dell'alloggiamentoPrestazioni generaliCaratteristicheSpecificheTolleranza del tasso di ohm ± 5%Fluido di provaAzoto pulito e seccoPressione massima di esercizioDipendente dal materiale dell'alloggiamento, dalla configurazione e dalle condizioni operativeProgettato per l'installazione in materiali plastici, Come polipropilene, nylon, acetale, polietilene e PEEKMaterialiComponenteMaterialeCorpoOttone C36000Numeri di parte e specificheNumero di parteDirezione del flussoTasso di ohmPeso approssimativo (g)Numero di disegno del foro di installazioneRPGF2554005SFavanti500 Lohms0.081INST005724SRPGF2554006SForward600 Lohms0.081INST005724SRPGF2554008SForward800 Lohms0.081INST005724SRPGF2554010SForward1000 Lohms0.081INST005724SRPGF2554012SForward1200 Lohms0.081INST005724SRPGF2554015SForward1500 Lohms0.081INST005724SRPGF2554020SForward2000 Lohms0.081INST005724SRPGF2554025SForward2500 Lohms0.081INST005724SRPGF2554030SForward3000 Lohms0.081INST005724SRPGF2554040SForward4000 Lohms0.081INST005724SRPGF2554050SForward5000 Lohms0.081INST005724SRPGF2554060SForward6000 Lohms0.081INST005724SRPGF2554080SForward8000 Lohms0.081INST005724SRPGF2554100SForward10,000 Lohms0.081INST005724SRPGF2554120SForward12,000 Lohms0.081INST005724SRPGF2554150SForward15,000 Lohms0.081INST005724SRPGF2554200SForward20,000 Lohms0.081INST005724SRPGF2554250SForward25,000 Lohms0.081INST005724SRPGF2554300SForward30,000 Lohms0.081INST005724SRPGF2554400SForward40,000 Lohms0.081INST005724SRPGF2554450SForward45,000 Lohms0.081INST005724SRPGR2554005SReverse500 Lohms0.081INST005724SRPGR2554006SReverse600 Lohms0.081INST005724SRPGR2554008SReverse800 Lohms0.081INST005724SRPGR2554010SReverse1000 Lohms0.081INST005724SRPGR2554012SReverse1200 Lohms0.081INST005724SRPGR2554015SReverse1500 Lohms0.081INST005724SRPGR2554020SReverse2000 Lohms0.081INST005724SRPGR2554025SReverse2500 Lohms0.081INST005724SRPGR2554030SReverse3000 Lohms0.081INST005724SRPGR2554040SReverse4000 Lohms0.081INST005724SRPGR2554050SReverse5000 Lohms0.081INST005724SRPGR2554060SReverse6000 Lohms0.081INST005724SRPGR2554080SReverse8000 Lohms0.081INST005724SRPGR2554100SReverse10,000 Lohms0.081INST005724SRPGR2554120SReverse12,000 Lohms0.081INST005724SRPGR2554150SReverse15,000 Lohms0.081INST005724SRPGR2554200SReverse20,000 Lohms0.081INST005724SRPGR2554250SReverse25,000 Lohms0.081INST005724SRPGR2554300SReverse30,000 Lohms0.081INST005724SRPGR2554400SReverse40,000 Lohms0.081INST005724SRPGR2554450SReverse45,000 Lohms0.081INST005724SInstallation Procedure: 2.procedura di installazione dell'orifizio a pressione da 5 mm (vedere la pagina del prodotto per i dettagli)Strumento di installazione Numero di disegno: CCRT0029354Sviluppi CAD: Modello di restrittore a orifizio singolo a pressione in acciaio inox 316 da 2,5 mm in avanti e indietro per i gas (per maggiori dettagli, consultare la pagina del prodotto)Per ulteriori informazioni: Industrial MicroHydraulics Handbook of Automotive and Industrial Solutions Page B19-B20, B25Prodotto di accompagnamento: Per un filtro di sicurezza da 2,5 mm, fare clic qui.Caratteristiche principali del prodottoConfigurazione di montaggio: A pressione - In plasticaDiametro: 2,54 mmCampo di flusso misurato: 500 - 45.000 LohmsFluido di prova: Azoto pulito e seccoPressione massima di esercizio: Dipende dal materiale dell'alloggiamentoSpecifiche / Caratteristiche tecnicheMateriale del corpo: Ottone C36000Tolleranza del tasso di ohm: ± 5%Progettato per l'installazione in: Plastica (polipropilene, nylon, acetale, polietilene, PEEK)Peso approssimativo: 0,08 gNumero di disegno del foro di installazione: 1INST005724S
