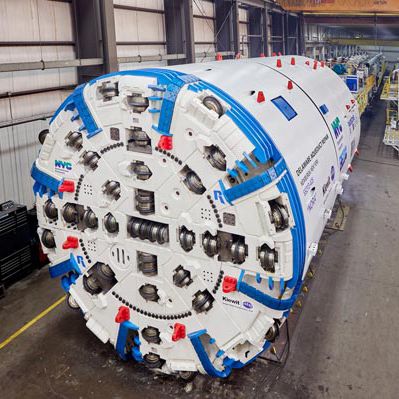

Fresa meccanica a piena sezione a scudo semplice

Alesatrici a tunnel Gli appaltatori si affidano alle TBM Robbins Single Shield in rocce molto fratturate. Quando si devono perforare grandi sezioni di terreno frantumato, il rischio del progetto può essere significativo. La Robbins Single Shield TBM fornisce la capacità di perforazione della Robbins Main Beam TBM e protegge dal crollo della roccia come una TBM Double Shield, ma con una lunghezza minima dello scudo. CHE COS'È UN SINGOLO SCUDO TBM? Le frese a scudo singolo Robbins proteggono i lavoratori dalle rocce rotte fino a quando il rivestimento della galleria può essere installato in sicurezza. Il corpo della macchina è racchiuso in uno scudo marginalmente più piccolo del diametro del tunnel. La testa di taglio piatta e dal profilo ribassato riduce al minimo il disturbo del viso durante la foratura e impedisce il collasso di grandi blocchi, causando eccessive sollecitazioni noiose. La parte anteriore della TBM è una testa di taglio rotante che corrisponde al diametro del tunnel. Mentre la testa di taglio gira, un anello di cilindri idraulici fornisce una spinta in avanti attraverso i pattini che spingono contro il rivestimento del tunnel. La testa porta frese a disco (da 11″ a 20″ di diametro) posizionate per una foratura ottimale. Il trasferimento di una spinta elevata attraverso le frese a disco rotante crea fratture nella roccia, causando la rottura dei trucioli dalla faccia. La foratura e l'installazione del rivestimento vengono eseguite in sequenza. Per sterzare, i cilindri orientano la testa falciante articolata nella direzione desiderata.
