Software di regolazione SeamScan™

di calcolodi monitoraggiodi PLC

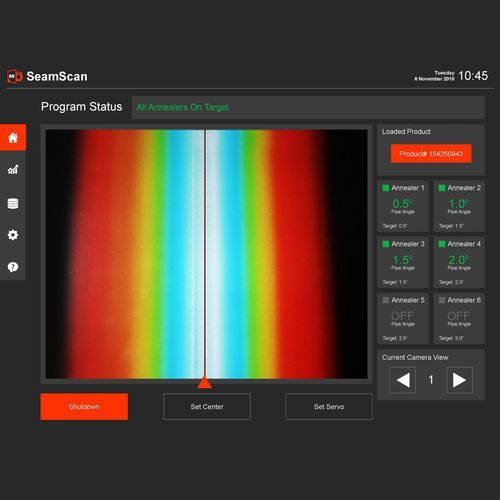

SeamScan™ è un pacchetto avanzato di rilevamento termico delle cuciture progettato per le ricottatrici Thermatool. L'apparecchiatura di tracciamento utilizza telecamere termiche all'avanguardia e una tecnologia di elaborazione delle immagini per rilevare la cucitura saldata HF. SeamScan™ posiziona automaticamente ogni induttore di ricottura sul cordone di saldatura per garantire un riscaldamento accurato. Questa piattaforma di controllo è composta da una telecamera termica, una CPU per l'elaborazione delle immagini e un touch screen che comunica via Ethernet con il PLC di ogni ricottatrice (richiede l'opzione SmartAnneal™). CARATTERISTICHE L'algoritmo software calcola la posizione corretta di ciascun induttore di ricottura lungo la cucitura calda, seguendo la torsione della cucitura nel laminatoio. I controlli della ricottura consentono al sistema di ruotare automaticamente l'induttore di ricottura intorno alla circonferenza del tubo (tubi da 6" e più). Visualizza l'angolo del tubo e l'angolo di ciascun induttore. La posizione dell'induttore e l'angolo di cucitura sono rappresentati in tempo reale (±15o di torsione massima della cucitura). La ricetta del prodotto può essere salvata per ogni diametro esterno del tubo e per ogni traferro. Le impostazioni della ricetta possono essere registrate in un file di testo disponibile per la revisione post-processo (esportazione via USB o Ethernet). Elimina l'inaffidabile sistema di tracciamento delle linee verniciate con telecamera.
