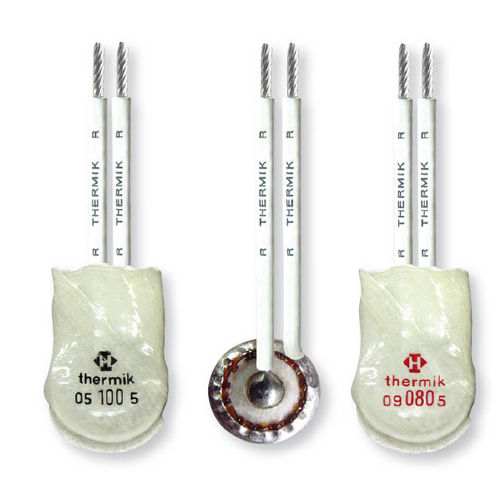

con reinserzione automatica, con condutture di allacciamento
Tipo di commutazione: Contatto di apertura
Temperature di commutazione nominali (NST) in passi da 5 °C: 60 °C - 200 °C
Tolleranza (Standard): ± 5K
Campo di temperatura di re inserzione inferiore a NST (UL / CSA):
-35 K ± 15 K
Campo di tensione desercizio AC / DC - possibile, valori su richiesta fino a 500 V ~
Tensione di misurazione UAC: 250 V (VDE) 277 V (UL)
Corrente di misurazione AC cos φ = 1,0 (carico ohmico) / cicli di commutazione:
6,3 A / 10.000
10,0 A / 3.000
20,0 A / 300
Corrente di misurazione AC cos φ = 0,6 secondo IEC 60730-2-9 / cicli di commutazione:
4,0 A / 10.000
Corrente di misurazione AC cos φ = 0,4 - 0,5 secondo IEC 60730-2-3/cicli di commutazione: 4,6 A / 10.000
max. corrente di commutazione con 250V ~ e cos φ = 0,4 - 0,5/cicli di commutazione: 18,4 A / 1.000
Tempo di rimbalzo complessivo: < 1 ms
Resistenza di contatto (secondo MIL-Std. R 5757): < 50 mΩ
Resistenza allimpregnazione non resinificato/ resinificato (secondo le richieste)*: adatto
Resistenza alla vibrazione con 10 60 Hz: 100 m/s²
Resistenza alla pressione della scatola di commutazione*: 300 N
Adatto per il montaggio nelle applicazioni della classe di protezione I o II : adatto
Allacciamento standard: cavetto 0,5 mm² / AWG20
Diametro Ø d [mm]: 11,0 mm
Altezza costruzione h [mm]: 5,4 mm
Approvazioni secondo le versioni: IEC; ENEC; VDE; UL; CSA; CQC
