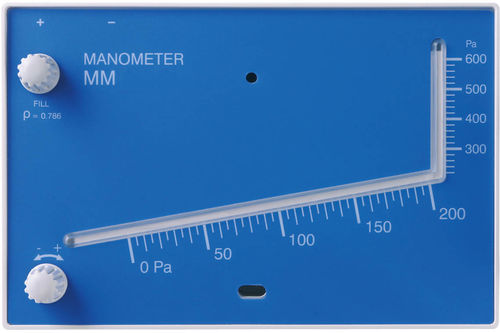

Manometro differenziale MM series

analogicoin plasticaa tubo inclinato

Manometro compatto a tubo inclinato a pressione differenziale per la visualizzazione e il monitoraggio affidabile della pressione dell'aria negli impianti di ventilazione e di condizionamento dell'aria. • Applicazione/tipo : Manometro di pressione differenziale aria • Scopo : Valori di misura • Valori misurati : pressione differenziale • Interfaccia : Contatto di commutazione • Contatto di commutazione : campo di commutazione, 40..600 Pa, 100..1500 Pa, differenziale di commutazione, 30 Pa, 80 Pa, max. 250 V ~, 3 A carico resistivo, 2 A carico induttivo, micro interruttore con contatti in argento, durata di vita: >1.000.000 operazioni di commutazione • Campo di funzionamento pressione : aria e gas non infiammabili / non aggressivi, max. 200 kPa • Campo di misura pressione : -50..+50 Pa, -20..+100 Pa, -100..+500 Pa, 0..+600 Pa • Precisione della pressione : ±1 Pa, ±5 Pa (-100..0 Pa), ±25 Pa (+1..+500 PA), ±5 Pa (0..+200 Pa), ±25 Pa (201..+600 PA) • Visualizzare : indicatore di liquido • Custodia : ABS, copertura PMMA, PS: copertura PC, membrana in silicone • Colore : blu • Classe di protezione : IP54, secondo DIN EN 60529 • Connessione : ingresso cavi M16 per cavi con Ø=8 mm, terminale a vite, max. 1,5 mm², attacco di pressione ABS, tubo di connessione: PVC morbido • Ambito di fornitura : incl. viti di fissaggio e viti (2x), incl. set di attacchi a pressione e tubo flessibile di collegamento in PVC da 2 m, incl. 30 ml di liquido indicatore, incl. incl. 2 adesivi di marcatura (rosso/verde) • Lunghezza del dispositivo (mm) : 210 • Larghezza del dispositivo (mm) : 140
