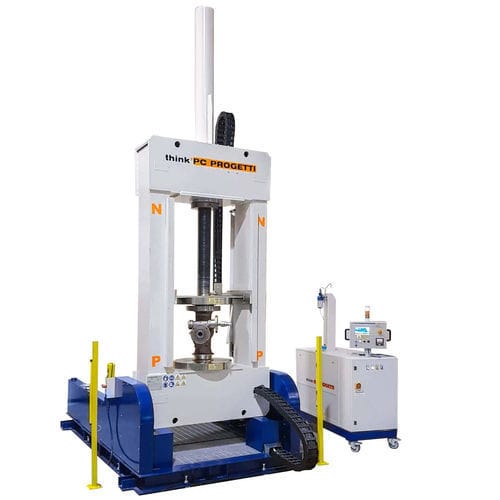

Banco di prova di pressione BOR-1V/250

di fugheautomaticocontrollato da PLC

SERRAGGIO RADIALE INTERNO CON INCLINAZIONE DI 90 Banco prova orizzontale con serraggio radiale interno. Il ponte mobile è mosso da una colonna filettata che assicura la completa assenza di forze esterne sul corpo della valvola utilizzando il serraggio radiale interno. Questa prerogativa lo rende conforme agli standard di prova internazionali più diffusi. Inoltre, gli assi di flusso della valvola possono essere inclinati di 90° secondo la posizione di prova preferita dal cliente. Nel basamento è installato un serbatoio d’acqua per le procedure di prova. Il processo di test è controllato da uno skid di pressurizzazione SKA-100. REACTION FORCE : 250 TON (see working limits table) VALVE LENGTH MAX : 1500 mm VALVE LENGTH MIN : 200 mm COLUMNS INNER CLEARANCE : 1100 mm FLOW AXES HEIGHT IN HORIZONTAL POSITION : 720 mm LOADING HEIGHT IN VERTICAL POSITION : 1020 mm BASEMENT WATER VESSEL : 300 Liters TERMINATION ALLOWED : BW, SW, RF, RTJ CLAMPING STYLE : Type 2 – bore plugs DIMENSIONS (MECH) HORIZONTAL : 2120(L) x 3970(P) x 970(H) DIMENSIONS (MECH) VERTICAL : 2120(L) x 2900(P) x 3300/4100(H)
