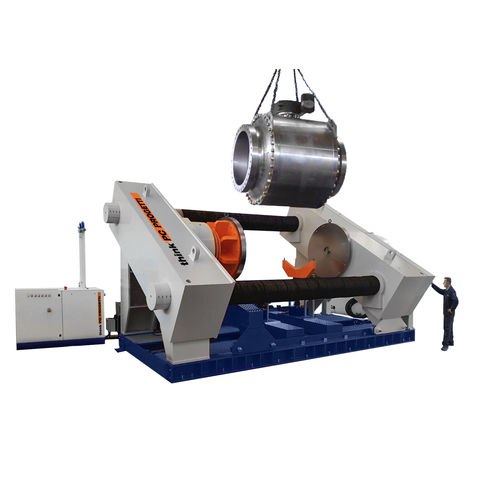

Banco di prova di pressione BO30-2CV/3000

di duratadi fughecontrollato da PLC

Banco prova orizzontale con serraggio COMBINATO. Sono disponibili entrambe le modalità di serraggio: bore plug e serraggio a pressione proporzionale. Potenza massima di reazione 3000 TON. Il basamento è dotato di due carrelli elevatori, in grado di supportare valvole fino a 120 ton. Il ponte mobile di reazione è movimentato da due colonne filettate (@ 30° dal suolo) che assicurano la completa assenza di forze esterne sul corpo valvola in caso di bloccaggio a "bore plugs". Un cilindro idraulico installato sul ponte fisso consente prove su valvole flangiate, utilizzando una modulazione proporzionale dello sforzo di pressatura della pinza. Questa prerogativa lo rende conforme ai più diffusi standard di prova internazionali Il banco prova è progettato per essere inserito in fossa circondata da un perimetro di sicurezza blindato, pesante ed antiproiettile, dove tutte le fonti pericolose sono confidate nella protezione antiproiettile, mentre il controllo è situato all'esterno dell'area pericolosa (bunker). Il banco prova è controllato dallo skid di pressurizzazione SKA-1000. Il sistema è controllato da un PLC elettronico e un terminale touch screen LCD. Una procedura software guida l'operatore attraverso la procedura di test in una sequenza passo dopo passo. Gli operatori possono ripetere o saltare i singoli test in base alle proprie comodità. Il test di prova può essere stampato come scontrino direttamente dal terminale LCD. Tutti i parametri di prova possono essere inseriti tramite terminale touch screen LCD.
