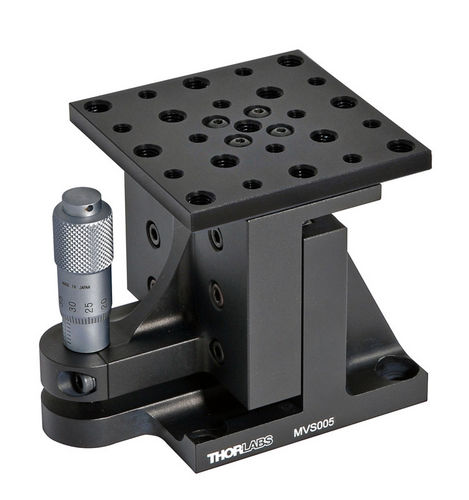

Piastra di posizionamento verticale MVS005, MVS005/M

di traslazione1 asse

Le caratteristiche multano posizionare via un allineamento dei regolatori di micrometro di 1/4 " - 20 (M6) e 8-32 fori di montaggio (M4) 13 millimetri (0.5 ") della piattaforma di altezza di registrazione di costruzione di alluminio anodizzata nera disponibile scanalata della piastra superiore (compatibile con la nostra gamma di accessori della fase di flessione) l'Verticale-Asse MVS005 che posiziona la fase è stato sviluppato per fare fronte alle richieste rigorose connesse con l'allineamento dei componenti ottici. Trasporta 13 millimetri (0.5 ") di registrazione di altezza e fornisce una gamma di altezza di lavoro di 63.0 - 76 millimetri (2.48 " a 2.98 "). La fase è completo spedito con un azionamento di micrometro di registrazione fine. Il micrometro offre 13 millimetri (0.5 ") di registrazione posizionale fine con i 10 che il µm (0.001 ") si è laureato la scala. Trasporta 500 il µm (0.025 ") di registrazione di altezza per il giro, rendendo la fase ideale per l'allineamento della vasta gamma dei componenti ottici. Il giunto di supporto superiore ha un allineamento generoso di 13 x di 1/4 " - 20 (M6) e 12 x 8-32 fori di montaggio (M4). A richiesta, la piastra superiore può essere sostituita con la nostra piastra superiore scanalata 3 millimetri (MMP1), permettendo che la fase sia usata con la nostra gamma di accessori della fase di flessione. Tre piattaforme superiori estese sono disponibili per uso quando estremità-infornamento o confin-accoppiamento ai piccoli dispositivi dell'onda luminosa. Ancora, la piastra superiore può essere rimossa e sostituita con la nostra piastra di adattatore RB13P1 (veda sotto), che offre un allineamento generoso di tredici 1/4 " - 20 (M6) e dodici 8-32 fori di montaggio (M4).
