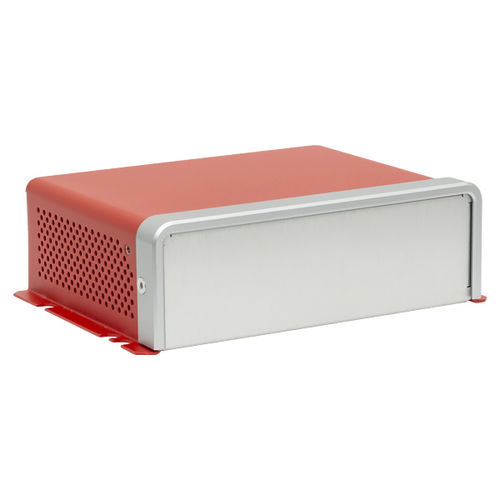

Scatola compatta EC1U series

con flangiarack 19"rettangolare

Caratteristiche - Alloggiamenti in alluminio rosso - Montaggio e smontaggio facili - Gli alloggiamenti sono impilabili con gli adattatori EC1UA Il design dell'alloggiamento EC1U è stato ottimizzato per un semplice montaggio, smontaggio e integrazione. L'involucro consiste di tre pezzi: un pezzo inferiore/anteriore con quattro distanziatori interni ciechi M3 e una vite di messa a terra M4, una parte superiore flangiata con ritagli per il montaggio su una breadboard imperiale o metrica o un tavolo ottico, e una cornice che fissa entrambi i pezzi insieme usando due viti. I pannelli anteriore e posteriore dell'involucro sono vuoti; le porte di ingresso e uscita possono essere aggiunte dall'utente a seconda dell'applicazione. Gli involucri possono essere facilmente impilati uno sull'altro utilizzando gli adattatori di montaggio EC1UA, venduti di seguito. In alternativa, le estremità dei montanti ottici da Ø1/2" o Ø12,7 mm possono essere utilizzate per fissare le flange dell'involucro posizionando le viti del montante nelle fessure della flangia. Questo blocca ogni flangia tra il tavolo ottico e la parte inferiore di un palo, o tra l'estremità di due pali. Thorlabs offre la possibilità di realizzare involucri personalizzati utilizzando il taglio laser, la rivettatura, la stampa UV e altro ancora. Contattate il supporto tecnico per ulteriori informazioni sulla costruzione di una copertura flangiata da banco personalizzata. Per gli alloggiamenti più grandi che sono venduti con schede di montaggio compatibili e una serie di altri accessori, vedere i nostri alloggiamenti da banco completamente in alluminio. Per gli alloggiamenti che contengono piccoli circuiti elettronici personalizzati, come filtri elettrici, divisori di tensione o abbinatori di impedenza, vedere i nostri alloggiamenti elettronici compatti personalizzabili. Per gli alloggiamenti progettati per essere montati in rack da 19", vedi i nostri alloggiamenti rack da 19" per l'elettronica.
