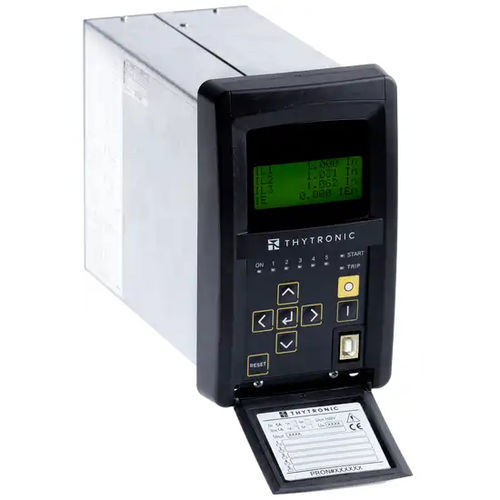

Relè di protezione di sovratensione NC20

di sottotensionedi sottointensitàdi circuiti di attivazione

Il relè tipo NC20 fornisce la protezione delle batterie di condensatori shunt e dei circuiti di filtri armonici. Le batterie di condensatori possono avere le seguenti configurazioni: Singolo a stella con messa a terra. Singolo Wye non collegato a terra (con una resistenza sull'uscita del trasformatore di tensione di squilibrio del neutro per sviluppare la corrente di ingresso appropriata per la protezione dello squilibrio). Doppio Wye non collegato a terra. Le batterie di condensatori possono essere: unità di condensatori con fusibile interno/esterno o senza fusibile. Un metodo di compensazione adeguato è previsto per compensare lo squilibrio intrinseco della corrente di neutro Le protezioni 37, 49 e 50/51 (RMS) si basano sulla misura del valore RMS delle tre correnti di fase (fondamentale e armoniche fino alla 11a) ELEMENTI STANDARD DI PROTEZIONE E CONTROLLO - Sotto tensione - Sottocorrente - Trasformatore di sovracorrente in sequenza negativa - Sovracorrente di fase lato H e lato L - Massima sovracorrente residua - Sovratensione - Guasto dell'interruttore - Supervisione CT - Supervisione del circuito di sgancio CONFIGURAZIONE OPZIONALE DEL PACCHETTO SW - Termico con sonde Pt100 A seconda delle configurazioni hardware, il relè di protezione NC20 può essere spedito in vari tipi di custodia a seconda delle opzioni di montaggio richieste (a filo, a sbalzo, a rack o con pannello operatore separato). Sono disponibili sei relè di uscita (due invertitori, tre contatti make and one break); ogni relè può essere programmato individualmente come stato normale (normalmente eccitato, diseccitato o impulso) e modalità di reset (manuale o automatico). L'utente può programmare la funzione di ogni relè secondo una struttura a matrice (matrice di intervento).
