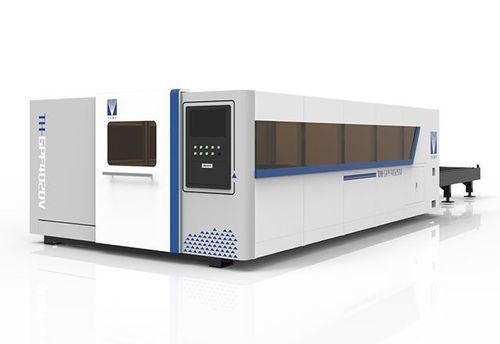

Macchina da taglio laser TH-GPF seriesper metalloper alluminioper acciaio inossidabile
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tecnologia
- laser
- Materiale trattato
- per metallo, per alluminio, per acciaio inossidabile, per acciaio al carbonio, per rame, per titanio
- Prodotto trattato
- per lamiere
- Tipo di comando
- CNC
- Applicazioni
- per l'industria automobilistica, per lavorazione del metallo, per l'industria agroalimentare, veicolo agricolo
- Struttura
- grande formato, tipo portale, a due portali
- Altre caratteristiche
- di precisione, ad alta potenza, completamente chiusa, con tavolo di scambio
- Corsa X
Max.: 8.000 mm
(314,96 in)Min.: 3.000 mm
(118,11 in)- Corsa Y
Max.: 2.500 mm
(98,43 in)Min.: 1.500 mm
(59,06 in)- Corsa Z
Max.: 350 mm
(14 in)Min.: 250 mm
(10 in)- Potenza laser
Max.: 20.000 W
Min.: 1.000 W
- Ripetibilità
0,03 mm
(0,0012 in)- Lunghezza totale
Max.: 19.400 mm
(764 in)Min.: 8.500 mm
(335 in)- Larghezza totale
Max.: 4.100 mm
(161 in)Min.: 2.900 mm
(114 in)- Peso
Max.: 24.000 kg
(52.910,94 lb)Min.: 6.000 kg
(13.227,74 lb)- Capacità di carico
Max.: 3.600 kg
(7.936,6 lb)Min.: 1.200 kg
(2.645,5 lb)
Descrizione
Nome del prodotto
Macchina da taglio laser GPF con tavolo di scambio doppio (serie TH-GPF)
Settori
Materiali
Caratteristiche
Specifiche (tabella)
Modello | Potenza laser | Corsa asse Z | Precisione di posizionamento | Ripetibilità | Formato di lavoro | Limite massimo di carico (tavolo di scambio) | Peso macchina | Dimensioni macchina
TH-GPF3015 | 1000–4000 W | 250 mm | ±0.03 mm/m | ±0.03 mm | 3000×1500 mm | 1.2 T | 6 T | 8500×2900×2000 mm
TH-GPF4020 | 1000–4000 W | 250 mm | ±0.03 mm/m | ±0.03 mm | 4000×2000 mm | 1.5 T | 8.5 T | 10500×3450×2000 mm
TH-GPF6020 | 1500–6000 W | 250 mm | ±0.03 mm/m | ±0.03 mm | 6000×2000 mm | 2.0 T | 12 T | 14750×3450×2100 mm
TH-GPF6025 | 6000–20000 W | 350 mm | ±0.03 mm/m | ±0.03 mm | 6000×2500 mm | 2.8 T | 19.5 T | 15300×4100×2100 mm
TH-GPF8025 | 6000–20000 W | 350 mm | ±0.03 mm/m | ±0.03 mm | 8000×2500 mm | 3.6 T | 24 T | 19400×4100×2100 mm
Specifiche tecniche
Macchina da taglio laser GPF con tavolo di scambio doppio (serie TH-GPF)
Settori
- Industria delle lamiere
- Utensili da cucina e attrezzature per ristorazione
- Produzione di chassis e armadi
- Armadi per ferramenta
- Produzione di apparecchiature frigorifere
- Apparecchiature per la protezione ambientale
- Produzione automobilistica
- Macchine agricole
- Produzione di ascensori
- Costruzione di strutture in acciaio
Materiali
- Lamiere metalliche
- Lamiere in acciaio al carbonio
- Lamiere in acciaio inox
- Lamiere di rame
- Lamiere in lega di alluminio
- Lamiere zincate
- Lamiere elettrolitiche
- Acciaio al silicio
- Leghe di titanio
- Altri materiali metallici
Caratteristiche
- Progettazione del sistema di movimento orientata all'operatore per un funzionamento flessibile e migliore ergonomia
- Portale chiuso a doppia trasmissione e sistema di tavolo di scambio sincrono per ridurre i tempi di carico/scarico e incrementare la produttività
- Elevata stabilità strutturale: portale realizzato in trave estrusa in lega di alluminio ad alta resistenza per minor peso e migliore risposta dinamica
- Assi X e Y con trasmissione a ingranaggi elicoidali di precisione per garantire precisione di taglio stabile
- Database centralizzato dei parametri di processo per programmi di taglio pronti all'uso e regolabili
Specifiche (tabella)
Modello | Potenza laser | Corsa asse Z | Precisione di posizionamento | Ripetibilità | Formato di lavoro | Limite massimo di carico (tavolo di scambio) | Peso macchina | Dimensioni macchina
TH-GPF3015 | 1000–4000 W | 250 mm | ±0.03 mm/m | ±0.03 mm | 3000×1500 mm | 1.2 T | 6 T | 8500×2900×2000 mm
TH-GPF4020 | 1000–4000 W | 250 mm | ±0.03 mm/m | ±0.03 mm | 4000×2000 mm | 1.5 T | 8.5 T | 10500×3450×2000 mm
TH-GPF6020 | 1500–6000 W | 250 mm | ±0.03 mm/m | ±0.03 mm | 6000×2000 mm | 2.0 T | 12 T | 14750×3450×2100 mm
TH-GPF6025 | 6000–20000 W | 350 mm | ±0.03 mm/m | ±0.03 mm | 6000×2500 mm | 2.8 T | 19.5 T | 15300×4100×2100 mm
TH-GPF8025 | 6000–20000 W | 350 mm | ±0.03 mm/m | ±0.03 mm | 8000×2500 mm | 3.6 T | 24 T | 19400×4100×2100 mm
Specifiche tecniche
- Serie / modelli: TH-GPF3015, TH-GPF4020, TH-GPF6020, TH-GPF6025, TH-GPF8025
- Intervallo di potenza laser: 1.000 W fino a 20.000 W a seconda del modello
- Corsa asse Z: 250 mm (modelli fino a 6020), 350 mm (6025 e 8025)
- Precisione di posizionamento: ±0.03 mm/m
- Ripetibilità: ±0.03 mm
- Formati di lavoro: da 3000×1500 mm a 8000×2500 mm a seconda del modello
- Capacità massima di carico del tavolo di scambio: da 1.2 T a 3.6 T a seconda del modello
- Peso macchina: da 6 T a 24 T a seconda del modello
- Dimensioni dell'utensile macchina: variano in base al modello (vedere la tabella specifiche sopra)
