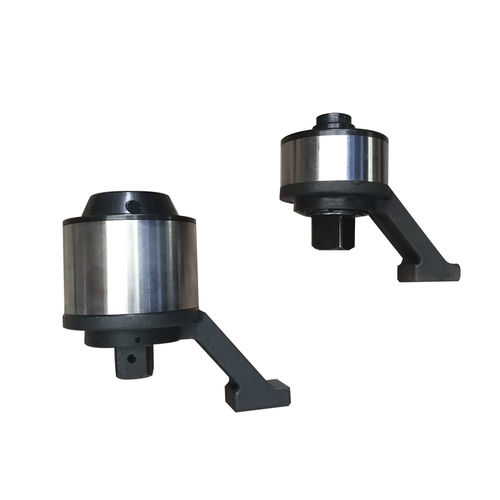

Moltiplicatore di coppia manuale MDNF-10

Il moltiplicatore di coppia della serie MDNF è un moltiplicatore di coppia manuale, suddiviso in tipo piatto e tipo conico, entrambi in grado di consentire all'operatore di utilizzare una piccola coppia in ingresso per ottenere l'effetto di una grande coppia in uscita Caratteristiche del prodotto adatto alle occasioni in cui lo spazio è limitato e non è possibile utilizzare fonti di alimentazione esterne set di riduttori epicicloidali ad alta efficienza con piccola coppia in ingresso e grande coppia in uscita la precisione della coppia di uscita del moltiplicatore di coppia è pari a più o meno il 5% realizzati in acciaio speciale, hanno una lunga durata di vita il braccio di reazione del moltiplicatore di coppia può regolare la posizione del cilindro di forza in base alle condizioni di lavoro ● Il braccio di reazione speciale può essere selezionato in base alle esigenze dell'utente Funzionamento 1. Per il funzionamento del moltiplicatore di coppia sono necessarie le seguenti attrezzature: (1) Presa di forza o presa a percussione avanzata (2) Braccio di reazione (3) Chiave dinamometrica manuale 2. Precauzioni per il funzionamento (1) Quando la chiave dinamometrica viene azionata manualmente, il braccio di reazione viene ruotato e posizionato nella direzione opposta all'operazione di uscita e si trova una solida superficie piana ad angolo retto per bloccare il bullone, come mostrato in figura, quando il braccio di reazione standard non è adatto all'ambiente di lavoro esistente, si prega di effettuare ordini speciali in base alle condizioni di lavoro effettive. (2) Durante il funzionamento, non superare il campo di utilizzo del braccio di reazione. Per applicazioni speciali o manicotti estesi, è necessario utilizzare un braccio standard, che può essere esteso ma non può superare il campo di utilizzo. La violazione delle limitazioni di utilizzo del braccio di reazione causerà l'usura o il danneggiamento del dispositivo di uscita del moltiplicatore, come mostrato nella figura
