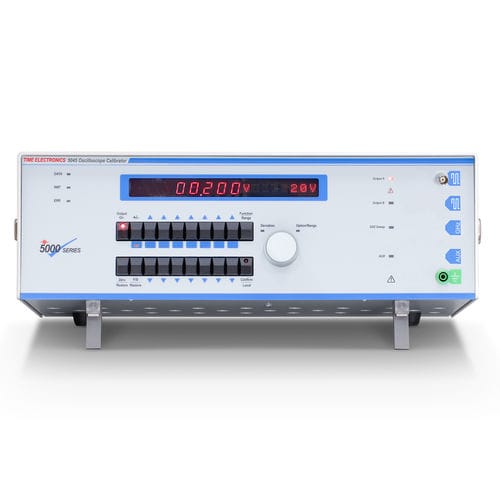

Calibratore di segnale 5045

per oscilloscopioda tavolo

Il 5045 è un calibratore versatile ad alta precisione in grado di calibrare oscilloscopi digitali e analogici, timer/contatori e misuratori di frequenza. Offre un'ampia gamma di uscite per ampiezza, frequenza, periodo e larghezza di banda. La calibrazione dell'ampiezza si ottiene con un segnale CC o un'onda quadra da 1 kHz, con valori compresi tra 1 mV e 220 V (2 V max per carichi di 50 ohm). La deviazione fino a ± 9,99 % consente la regolazione fine dell'ampiezza e la lettura diretta dell'errore. Le frequenze precise sono generate da un oscillatore a cristallo di quarzo controllato in temperatura. In alternativa, è possibile utilizzare un ingresso di riferimento a 10 MHz. L'accuratezza di temporizzazione di 0,1 ppm è adatta alla maggior parte degli oscilloscopi e dei timer counter. Un'uscita a onda quadra precisa fornisce un tempo di salita rapido inferiore a 300 ps, consentendo di eseguire test di larghezza di banda fino a 600 MHz. Il 5045 viene fornito con un software di interfaccia di controllo virtuale basato su Windows. Questo consente all'utente di controllare lo strumento tramite un computer portatile o un PC. Il software EasyCal è disponibile come opzione per consentire la gestione automatizzata dei test e delle calibrazioni. Caratteristiche - Da 1 mV a 220 V onda quadra/DC - Frequenza da 0,1 a 100 MHz - Marcatori di tempo da 10 s a 10 ns - Aumento rapido < 300 ps - Controllo da pannello frontale o virtuale da PC - Opzione sweep a 2,2 GHz - Opzione di riferimento di frequenza al rubidio - Compatibile con il software EasyCal
