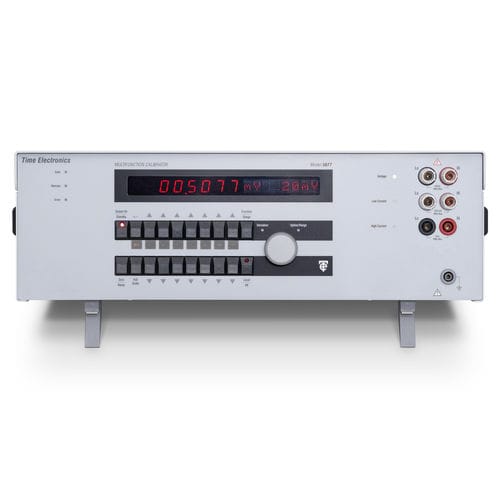

Calibratore multifunzione 5077

di potenzaprogrammabileda tavolo

Il modello 5077 Serie 2 è un calibratore multifunzione per l'acquisizione di tensione e corrente CA/CC e di potenza monofase. Può essere utilizzato come calibratore a carico di lavoro per la verifica dei dispositivi di misura elettrici o come sorgente programmabile in un banco di prova automatizzato per il collaudo dei contatori. Il modello della serie 2 offre la stessa copertura del suo predecessore con gamme aggiuntive, funzionamento da pannello frontale e funzioni di tensione e corrente indipendenti. Questa funzionalità aggiuntiva aumenta le capacità di carico di lavoro, pur mantenendo le prestazioni per il collaudo dedicato di wattmetri monofase, misuratori di potenza e misuratori di kW-Hr Per la potenza, il campo di tensione del 5077 va da 2 mV a 1050 V, mentre la corrente va da 2 mA a 22 A. La frequenza è regolabile da 40 a 500 Hz e la fase ± 90° con incrementi di 0,1°. In alternativa, è possibile impostare il fattore di potenza (PF) a passi di 0,01. L'uscita può essere visualizzata come VA o Watt. Gli ampi intervalli di corrente e tensione consentono di verificare i misuratori di potenza sia sul lato primario del TA / VT sia direttamente collegati al misuratore (lato secondario). L'uscita di corrente CA massima standard (22 A) può essere estesa a 100 A utilizzando un trasformatore di corrente opzionale da 100 A (modello 9790). In questo modo si estende la potenza massima a 0,1 MW/MVA. È disponibile un adattatore per pinze amperometriche a singolo e 50 giri (modello 9780) per la calibrazione di sensori e misuratori a pinza fino a 1000 A. Il modello 5077 presenta gamme di bobine a giro per la corrente CC e CA, progettate per l'uso con questo adattatore. Altre opzioni includono set di puntali di prova, opzioni di custodia e software di calibrazione. Caratteristiche - Tensione da 0 a 1050 V CA/CC - Corrente da 0 a 22 A CA/CC - Simulazione di potenza monofase - Fino a 23 kVA o 23 kW
