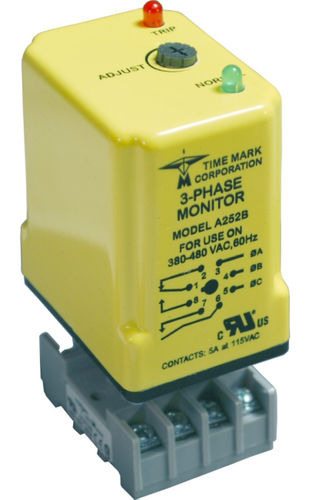

Relè di sorveglianza di tensione 85 - 480 V | 252 series

di assenza di fasetrifaseper motore elettrico

Il video trifase del modello 252 controlla continuamente le linee elettriche trifase per le circostanze anormali. Una volta registrato correttamente, il modello 252 rileverà la perdita di fase su un motore caricato anche quando la tensione rigenerata è presente. Il dispositivo consiste di un circuito di rilevamento semi conduttore di fase-angolo e di tensione, movente un relè elettromeccanico con uno SPDT ed un contatto di SPST. Quando la rotazione corretta di fase e di tensione è applicata, il relè interno si ecciterà. Una condizione difetto disecciterà il relè. Quando il difetto è corretto il modello 252 si ripristinerà automaticamente. Il modello 252 non richiede un collegamento neutro e può essere usato con i sistemi di delta o dell'ipsilon. Quattro versioni coprono 120V, 208/240V e 480V, 60Hz e 380V, 50Hz. Le gamme di registrazione sono sufficiente larghe tenere conto registrazione adeguata alle circostanze attuali. Un indicatore dei due LED è fornito al sussidio nella registrazione e nell'analisi guasti del sistema.
