Stazione di trasferimento RTU series

Panoramica

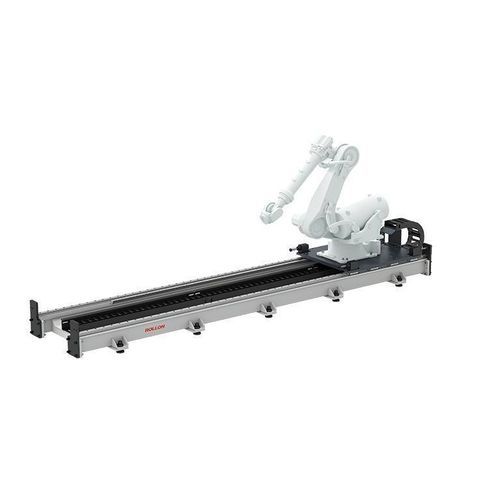

L'Unità di Trasferimento Robot RTUn è una piattaforma di movimento lineare in acciaio (7° asse) che estende l'area di lavoro di un robot. Si tratta di una linea modulare in acciaio con azionamento a pignone e cremagliera, progettata per carichi elevati e lunghe percorrenze, adatta all'integrazione industriale.

Caratteristiche principali

• Struttura in acciaio ingegnerizzata per elevata rigidità e gestione di carichi pesanti.
• Azionamento pignone e cremagliera che consente corse estese o potenzialmente infinite grazie all'unione delle sezioni.
• Opzioni di guida: guida piana con cuscinetti a rulli conici per movimento fluido o guide a rulli ricircolanti per maggiore rigidità e precisione.
• Progettazione modulare per semplice integrazione meccanica e configurazioni personalizzabili.

Integrazione e applicazioni

• Estende la portata del robot per saldatura, movimentazione di pezzi lunghi, servizio multi‑station, pallettizzazione e trasferimento materiale sulle linee di produzione.
• Progettata per l'integrazione con robot industriali di varie portate e dimensioni; modelli CAD e schede tecniche disponibili per supportare il design-in.

Versioni disponibili

• RTUn: Unità in acciaio non coperta con azionamento pignone e cremagliera. Dimensioni disponibili per robot da 20 kg fino a robot con portate molto elevate.
• RTUg: Versione Glide, corpo in acciaio, pignone e cremagliera. Dimensioni fino a 680 kg.
• RTUs: Versione Smart, corpo in acciaio, pignone e cremagliera. Ampia gamma di portate.
• RTUtc / RTUtcs: Versioni con copertura superiore in acciaio per protezione da detriti.
• RTUf: Versione con guide protette da copertura in acciaio.
• RTUe: Versione rialzata con gambe; dimensioni fino a 1200 kg.
• RTUw / RTUi / RTUic: Configurazioni a parete, rovesciata e trave rovesciata; dimensioni fino a ~800 kg a seconda del modello.

Specifiche tecniche

• Struttura: corpo in acciaio ottimizzato per rigidità e carichi pesanti.
• Azionamento: pignone e cremagliera lineare.
• Opzioni di protezione: versione aperta (non coperta), copertura superiore, copertura completa in acciaio secondo il rischio di contaminazione.
• Portate: versioni e dimensioni che coprono un ampio intervallo (da ~20 kg fino a portate molto elevate).
• Modularità: inserti accoppiabili e autocentranti per percorsi lunghi collegati.
• Risorse: modelli CAD e schede tecniche disponibili per supportare l'integrazione.
