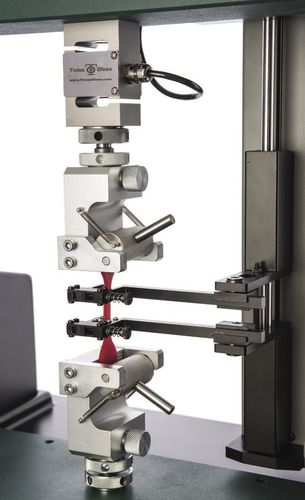

Estensimetro a corsa lunga Model 100R

Il Tinius Olsen modello 100R è un estensimetro ad alto allungamento progettato per misurare lo "stiramento" di una vasta gamma di materiali tra cui elastomeri e plastiche non rigide. La lunghezza iniziale di misura, o lunghezza del calibro, può essere modificata per adattarsi alle dimensioni del provino o allo standard di prova applicato. Il design unico assicura una forza di tracciamento estremamente bassa per testare materiali sensibili, così come una costruzione robusta che può facilmente sopportare le elevate forze di rilascio e le energie di rottura con determinati campioni. Il design incorpora anche un metodo semplice ma efficace con il quale sono attaccati all'esemplare gli estensimetri, permettendo di ottenere un rapido il flusso di test. L'estensione viene misurata collegando due morsetti estensimetrici controbilanciati all'unità di misura campione ad una lunghezza di calibro preselezionata. Quando le forze di trazione vengono applicate all'elemento campione dalla macchina di prova, viene misurata la minima variazione di lunghezza del calibro da un encoder ottico. I segnali provenienti dall'encoder ottico vengono immessi nel condizionatore di segnale per l'elaborazione. L'estensimetro 100R può essere montato su tutte le dimensioni di macchine di prova materiali azionate a vite.
