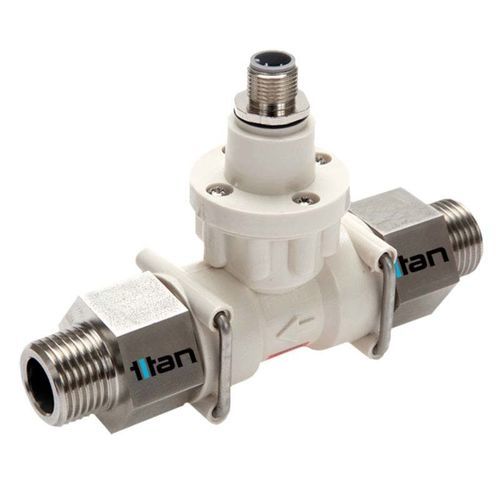

Misuratore di portata a turbina FT2

volumetricoper acquaper acque reflue

Panoramica
Il FT2 è un misuratore di portata a turbina con rilevamento ottico e multi-gamma, progettato per misurare con precisione portate liquide da basse a medie. Presenta una turbina a bassa inerzia su cuscinetti in zaffiro in un corpo chimicamente resistente in PPS, nove gamme di portata, uscita a impulsi e protezione IP65. La calibrazione tracciabile individuale e le opzioni OEM per i raccordi ne facilitano l'integrazione in linee di produzione e strumenti industriali.

Ideale per

• Prove di laboratorio e banchi di collaudo
• Apparecchiature di raffreddamento e gestione termica
• Stabilimenti per semiconduttori
• Trattamento acque e reflui
• Misura di liquidi a bassa viscosità

Caratteristiche

• Rilevamento con sensore ottico
• Corpo in PPS non metallico per resistenza chimica
• Cuscinetti in zaffiro per bassa inerzia
• Nove gamme da 0.02 a 160 L/min
• Uscita a impulsi con fattori K approssimativi per gamma
• Precisione tipica 1.0–1.5% FSD a seconda della gamma
• Ripetibilità 0.1%
• Pressione nominale 15 bar
• Protezione IP65
• Guarnizione standard Viton™ (altre opzioni disponibili)
• Alimentazione 7.5–24 Vdc (ottica 7–24Vdc)
• Temperatura massima del fluido 80°C

Tabella tecnica (Modello · Gamma L/Min · Linearità % FSD · Frequenza tipica Hz · Fattore 'K' appross.)
Model | Flow Range L/Min | Linearity % FSD | Typical Frequency Hz | Approx 'K' Factor
004 | 0.02-0.5 | 1.5 | 266 | 32000
016 | 0.07-1.6 | 1.0 | 413 | 15500
045 | 0.10-4.5 | 1.0 | 637 | 8500
065 | 0.15-6.5 | 1.0 | 520 | 4800
010 | 0.40-10 | 1.0 | 417 | 2500
030 | 1.50-30 | 1.0 | 550 | 1100
060 | 3.00-60 | 1.0 | 550 | 330
100 | 4.00-100 | 1.0 | 550 | 330
160 | 6.00-160 | 1.0 | 640 | 240

Specifiche tecniche

• Famiglia di modelli: FT2 (Flow Transducer)
• Rilevamento: sensore ottico
• Materiale corpo: polimero non metallico PPS
• Cuscinetti: zaffiro
• Gamme di portata: nove gamme da 0.02 a 160 L/min (vedi tabella)
• Linearità: tip. 1.0–1.5% FSD a seconda della gamma
• Ripetibilità: 0.1%
• Uscita: impulsi
• Pressione nominale: 15 bar
• Protezione ingresso: IP65
• Materiale guarnizione (standard): Viton™ (opzioni: nitrile, EPDM, speciale)
• Tensione di alimentazione: 7.5 a 24 Vdc (ottico 7–24Vdc)
• Temperatura massima del fluido: 80°C
• Dimensioni raccordo (opzioni): 1/4" BSP, 1/2" BSP, 3/4" BSP, 1" BSP, tubo 8mm, tubo 13mm
• Materiali raccordo (opzioni): Ottone, acciaio inox 316, PVC (60°C max), PVDF
• Connessioni elettriche: guarnizione in gomma, presa 4 poli, pressacavo IP67
• Calibrazione tracciabile individuale fornita
• Opzioni OEM: raccordi e cavi/connettori personalizzati per ordini in quantità
