Compito:

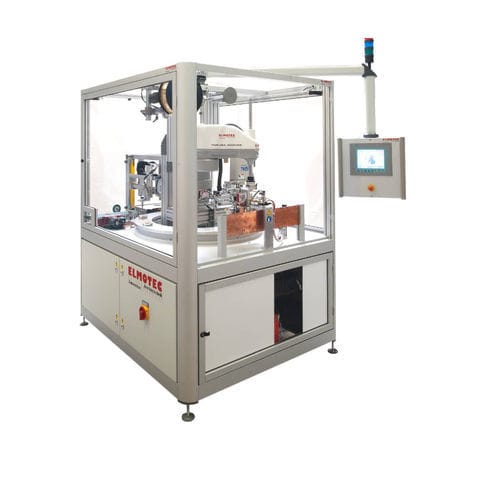

La saldatrice a fiamma salda i perni in ottone ai badge in ottone preforati. I badge vengono alimentati automaticamente da un caricatore su una tavola rotante di indicizzazione e lavorati su 8 stazioni. Il processo di saldatura è costantemente monitorato da sensori. L'idrogeno utilizzato per la saldatura a fiamma viene generato direttamente nella macchina.
L'allestimento comprende:
Telaio della macchina con protezione
Tavola rotante con 8 stazioni
Unità di sollevamento verticale
2 assi a portale
Robot SCARA con dosaggio della pasta saldante
Generatore di idrogeno
Robot SCARA con testa di saldatura a fiamma
Unità di punzonatura
Distributore di filo
Nastro trasportatore
Controllo PLC con terminale operativo orientabile
Nota:
Ogni posizione di saldatura può essere inserita e salvata. Quando si cambia il tipo di pezzo da saldare, è molto facile regolare la macchina selezionando un programma diverso sul touch panel di controllo della formula PLC. La saldatrice può anche essere ampliata in modo semplice e flessibile per nuovi prodotti.
---
