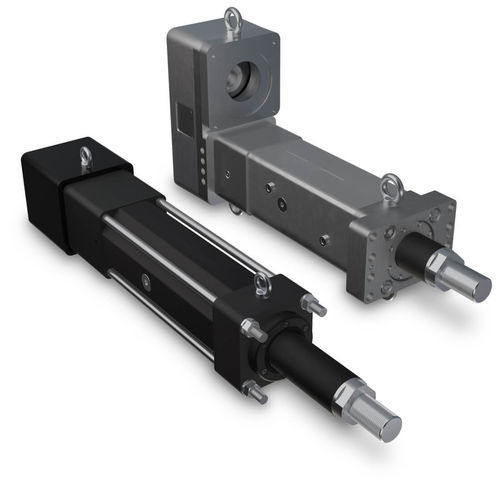

Attuatore elettrico RSX50

linearecon vite a rulli planetaririnforzato

Panoramica
La famiglia RSX di attuatori lineari elettrici ad altissima forza rappresenta un'alternativa ai cilindri idraulici per applicazioni industriali gravose. Lunga durata e precisione sono ottenute grazie a viti a rulli planetari ad alta precisione e a carter in alluminio anodizzato tipo III.

Punti chiave

• Forze fino a 100.000 lbf (445 kN)
• Corsa fino a 59 in (1.500 mm)
• Disponibile con viti a sfere o viti a rulli planetari
• Carter in alluminio anodizzato tipo III per ambienti gravosi
• Opzione IP67 per protezione da polvere e acqua

Caratteristiche

• Opzioni di trasmissione: vite a sfere o vite a rulli planetari in base alle esigenze
• Carter in alluminio anodizzato tipo III
• Funzione standard anti-rotazione dell'asta di spinta
• Opzione IP67 per protezione dall'ingresso di agenti esterni
• Compatibile con servomotori e riduttori (dimensioni telaio appross. fino a 290 mm)
• Opzione per uso alimentare con rivestimento epossidico bianco e asta in acciaio inox
• Varianti riempite d'olio / raffreddate ad olio per applicazioni ad alta velocità e ciclo continuo

Specifiche (sintesi)
Taglie RSX: RSX10 | RSX15 | RSX20 | RSX25 | RSX33P | RSX50
Corsa massima (in / mm): 59 (1.500) | 59 (1.500) | 50 (1.270) | 26 (660) | 26 (660) | 25 (630)
Forza massima (lbf / kN): 20.000 (89) | 30.000 (133) | 40.000 (178) | 50.000 (222) | 66.000 (294)* | 100.000 (445)
Velocità massima (in/sec / mm/sec): 30 (760) | 30 (760) | 30 (760) | 30 (760) | 20 (510) | 17 (432)

Note
Aggiornamenti recenti della nomenclatura: RSX096 rinominato RSX15 e RSX128 rinominato RSX25. *La forza massima per RSX33P si applica solo in estensione.

Caratteristiche / Specifiche tecniche

• Capacità di forza: fino a 100.000 lbf (445 kN) a seconda di taglia e configurazione
• Corsa massima: fino a 59 in (1.500 mm) su modelli selezionati
• Opzioni vite: viti a rulli planetari (alta precisione) e viti a sfere
• Velocità massime tipiche: fino a 30 in/sec (760 mm/sec) per diverse taglie; le taglie maggiori hanno velocità inferiori
• Carter: alluminio anodizzato duro tipo III
• Protezione ingressi: opzione IP67 disponibile
• Caratteristica meccanica standard: anti-rotazione dell'asta di spinta
• Opzioni: varianti riempite d'olio / raffreddate ad olio, rivestimento epossidico bianco per uso alimentare, asta in acciaio inox
• Compatibilità motore: progettato per funzionare con servomotori e riduttori (dimensioni telaio fino a ~290 mm)
• Documentazione disponibile: brochure, flyer, manuale prodotto e scheda ricambi con dati di ordine e dimensionamento
