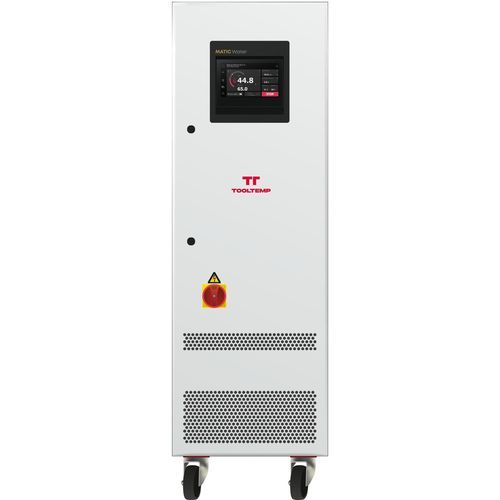

Termoregolatore con touch screen MATIC Water 160 24 B

ad acquaintelligentead acqua pressurizzata

Panoramica
L'unità di termoregolazione MATIC Water 160 24 B è progettata per il funzionamento con acqua pressurizzata e offre un'interfaccia semplice, monitoraggio continuo e intelligente con diagnostica e controllo predittivo basato su modelli durante l'intero processo di termoregolazione.

Funzioni

• Sistema di controllo IRIS con touchscreen e server web integrato
• Sensori di temperatura Pt100 in mandata e ritorno
• Controllo del riscaldatore tramite relè a stato solido
• Pompa a velocità variabile con modalità eco automatica
• Visualizzazione della pressione di sistema e del flusso
• Riempimento automatico dell'acqua
• Svuotamento dello stampo con aria compressa
• Sfiato automatico
• Dispositivo Leakstopper — funzionamento in modalità pressione e vuoto

Metodo di costruzione

• Pompa collaudata con tenuta meccanica o accoppiamento magnetico
• Due sistemi di raffreddamento disponibili: indiretto e diretto
• Scambiatore di calore privo di incrostazioni
• Elementi riscaldanti completamente immersi in lega di nichel resistente alle alte temperature (Incoloy 800)
• Misuratore di portata esente da manutenzione
• Tubazioni rigide in acciaio inox

Dispositivi di sicurezza

• Limitatore meccanico di temperatura ridondante
• Motore della pompa monitorato dall'inverter di frequenza
• Soglie di sicurezza configurabili con relative azioni
• Allarme acustico configurabile

Regolatore - Sistema IRIS
Il sistema IRIS integrato fornisce un'operatività intuitiva e soluzioni di comunicazione moderne. Tutti i dati operativi rilevanti (temperature, pressioni, portate, stati di funzionamento, messaggi, dati grafici e tendenze) sono disponibili sull'unità. IRIS garantisce informazioni, report e ottimizzazione continue. Il comando è possibile tramite touchscreen locale o da remoto tramite il server web integrato (accesso LAN o adattatore WLAN). Algoritmi basati su modelli acquisiscono e confrontano continuamente i dati con il comportamento atteso per ottenere una regolazione ottimale di temperatura e flusso e una sorveglianza affidabile del processo.

Applicazioni

• Pressofusione
• Stampaggio a iniezione
• Farmaceutico & chimico
• Estrusione
• Gomma & silicone
• Industria alimentare
• Legno
• Stampa, laminazione & tessile

Caratteristiche / specifiche tecniche

• Modello: MATIC Water 160 24 B
• Progettato per funzionamento con acqua pressurizzata
• Sistema di controllo: IRIS con touchscreen e server web integrato (LAN/WLAN)
• Sensori: Pt100 su mandata e ritorno
• Riscaldamento: elementi immersi in Incoloy 800; controllo tramite relè a stato solido
• Pompa: velocità variabile con modalità eco; opzioni con tenuta meccanica o accoppiamento magnetico; motore monitorato da VFD
• Misurazione portata: misuratore esente da manutenzione
• Raffreddamento: sistemi indiretto e diretto
• Idraulica: tubazioni inox fisse; scambiatore anti-incrostazione
• Gestione acqua: riempimento automatico, sfiato automatico, svuotamento stampo con aria compressa
• Protezione perdite: dispositivo Leakstopper per funzionamento in pressione e vuoto
• Sicurezza: limitatore meccanico ridondante, soglie configurabili e allarme acustico
• Algoritmi di controllo: algoritmi basati su modello per adattamento continuo, report e ottimizzazione
