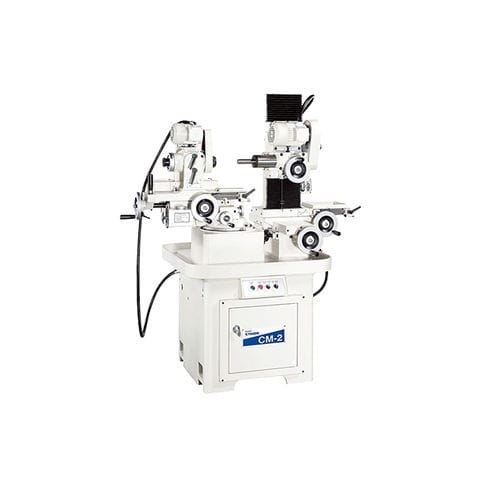

Rettificatrice per attrezzi CM-2

verticaleorizzontale

Precisione Rigidità Efficienza Specifiche tecniche Testa di lavoro Max. Diametro di rotazione - 304 mm Diametro max. Diametro di lavoro della pinza - 32 mm Diametro min. Diametro di lavoro della pinza - 5 mm Angolo massimo della spirale Angolo della spirale - 60º Massima distanza tra la punta del mandrino e il centro della contropunta Distanza tra la punta del mandrino e il centro della contropunta - 100 mm,152 mm Testa della mola Diametro di rettifica - 100 mm Testa di lavoro Corsa della slitta - 130 mm Corsa della slitta offset - 100 mm Anteriore al centro - 50 mm Posteriore al centro - 50 mm Regolazione dell'angolo della testa di lavoro Rotazione del piano orizzontale - ±105º(210º) Rotazione del piano verticale - ±40º Macchina L x L x H - 1600 x1150 x 1650 mm Accessori standard Gruppo poggiadenti della testa della ruota con barra di estensione Protezioni per mola con barra di estensione Supporto anteriore per magazzino Pinze cilindriche diritte: misure metriche: 5, 6, 8, 10, 12, 16, 20, 25 e 32 mm Pinze cilindriche diritte: misure in pollici: 1/4, 5/16, 3/8, 7/16, 1/2, 5/8, 3/4, 7/8, 1, 1 1/8 e 1 1/4" Set di (5) flange per mola. (4) flange standard e (1) flangia di estensione. Staffa porta diamante Chiave per testa di lavoro Chiave per testa di lavoro Unità di supporto della contropunta regolabile Chiave per mola Perno standard Driver per viti Set di chiavi Chiave a doppio taglio Set di (4) piastre indice per piombo a spirale Machanismo 0,8,10 e 12 divisioni Cassetta degli attrezzi Mola per smerigliare (una per forma diritta, svasata e a piatto) Utensile diamantato supplementare con pennino diamantato Cricchetto di indicizzazione a molla per la testa di lavoro flangia per ruota da 1/2" e chiave
