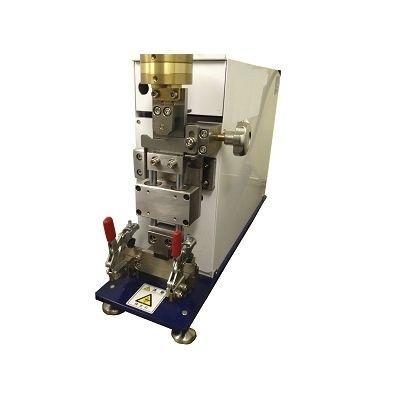

Abrasimetro B-1

Il peso standard specificato viene applicato verticalmente all'ago del tester e l'ago abrade i campioni isolati nella loro direzione longitudinale. Il tester misura il numero di cicli fino a quando i campioni non sono usurati e i loro fili elettrici non appaiono. Una volta che l'ago ha consumato i campioni e ne ha toccato i fili, il test si interrompe. Al termine del test, l'operatore deve spostare i campioni di 100 mm in direzione della lunghezza, ruotarli di 90 gradi, fissarli e ripetere il test per il ciclo di prova finché l'ago non entra in contatto con i fili. Queste procedure devono essere ripetute per quattro volte in totale (una rotazione in direzione assiale). Il ciclo di prova minimo è considerato un ciclo di abrasione. La norma specifica che l'ago deve essere sostituito per ogni campione. ISO 6722-1 - Veicoli stradali - Cavi unipolari da 60 V e 600 V - Parte 1: Dimensioni, metodi di prova e requisiti per i cavi conduttori di rame Diametro dell'ago - ∅0,45±0,01 mm (Nota: l'ago non è fornito) Dimensioni del provino - ∅ 7 mm o meno Base del campione - Profondità della scanalatura 0,4 mm e 0,8 mm (2 tipi) Velocità di abrasione - 55 volte/min. (Nota: regolabile da 50 a 60 volte/min. al momento della spedizione) Distanza di abrasione - 15,5±1 mm Forza verticale - 4N, 7N Contatore - Contatore elettronico, 6 cifre Alimentazione - Monofase, AC100V, 50/60Hz, 0,3kVA (o specificare) Dimensioni - L135 × P440 × H310 mm Peso - Circa 25 kg
