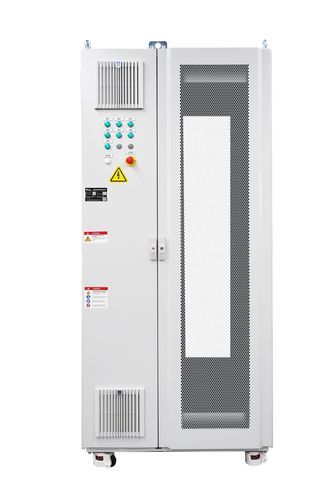

Scatola elettrica di distribuzione RA1053

attrezzatain rack 19"per distribuzione elettrica

Panoramica del prodotto
La Sentinel Power Cabinet Series 48U (RA1053) è un armadio di alimentazione industriale precablato, certificato UL 508A, progettato per l'integrazione di alimentatori programmabili 19" ad altissima potenza. Disponibile nelle configurazioni Sentinel-X 48U e Sentinel-Y 48U, fornisce un sistema scalabile da 10 kW fino a 420 kW, supportando fino a sette moduli da 60 kW in un unico armadio 48U. Integra un sistema di busbar DC ad alta corrente superiore a 2000 A e un progetto termico tarato per un innalzamento di temperatura di 30K–50K sopra l'ambiente a ciclo di servizio 100%, garantendo funzionamento continuo. Il raffreddamento è assicurato da una matrice ridondante di ventilatori ad alta pressione con >2000 CFM di portata combinata e pannelli forati con 85% di apertura, oltre a sensori di temperatura per bay e throttling automatico di potenza in emergenza. Per la compatibilità con la rete e la qualità della potenza sono presenti correzione attiva del fattore di potenza per mantenere THDi < 5%, sequenza di soft-start scalata per evitare interventi intempestivi a monte e ingresso trifase bilanciato per eliminare lo spostamento del punto neutro. Ingresso supportato 3L+PE 600 A a 400 VAC / 480 VAC (50 Hz / 60 Hz). SCCR standard 10 kA, upgrade opzionale a 65 kA. Telaio rinforzato con capacità 1600 kg, interblocco porta di sicurezza, arresto di emergenza a doppio canale e funzioni remote e allarmi configurabili.

Caratteristiche principali

• Altissima densità e scalabilità: 10 kW–420 kW in ingombro 48U; supporta fino a 7 × 60 kW.
• Sicurezza certificata UL 508A: conforme UL 508A; SCCR 10 kA standard, opzionale 65 kA; protezione a limitazione di corrente.
• Precablato, pronto all'uso: distribuzione di ingresso AC e busbar DC ad alta corrente cablati in fabbrica per ridurre cablaggio in sito e tempi di commissionamento.
• Gestione termica avanzata: ventilatori ridondanti in copertura >2000 CFM, pannelli forati 85%, monitoraggio temperatura per bay, throttling automatico della potenza.
• Compatibilità rete ottimizzata: PFC attivo (THDi < 5%), soft-start scalato, ingresso trifase bilanciato per evitare spostamento del punto neutro.
• Design robusto e personalizzabile: telaio rinforzato (capacità 1600 kg), interblocco porta, arresto di emergenza a doppio canale, opzioni remote e allarmi.

Caratteristiche / specifiche tecniche

• Serie: Sentinel Power Cabinet Series 48U
• Numero articolo: RA1053
• Gamma di potenza: 10 kW – 420 kW (supporta fino a sette moduli da 60 kW)
• Capacità busbar DC: distribuzione ad alta corrente >2000 A
• Progetto termico: 30K–50K innalzamento della temperatura sopra l'ambiente a ciclo 100%
• Raffreddamento: matrice ridondante di ventilatori ad alta pressione >2000 CFM; pannelli forati 85%; sensori temperatura per bay; throttling automatico di emergenza
• Qualità di potenza: correzione attiva del fattore di potenza, THDi < 5%
• Compatibilità ingresso: 3L+PE 600 A in ingresso AC a 400 VAC / 480 VAC; 50 Hz / 60 Hz
• Indice di corrente di cortocircuito (SCCR): 10 kA standard; upgrade opzionale a 65 kA
• Corrente nominale: 600 A
• Tensione nominale: 400 VAC / 480 VAC
• Dimensioni esterne (L*P*H): 1000*1000*2200 mm
• Capacità meccanica telaio: 1600 kg
• Sicurezza e protezioni: soft-start scalato, protezione per limitazione corrente, interblocco porta, arresto di emergenza a doppio canale
• Opzioni cliente: configurazioni moduli, controllo temperatura e umidità armadio, allarmi acustici e visivi, opzioni di controllo remoto
