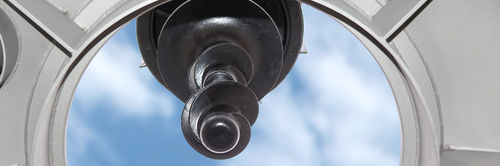

Copertura per vasca di stoccaggio per biogas

Le cappe di gas sono necessarie per coprire le aperture più grandi sulla testa della vasca del digestore con un diametro fino a 3 metri. Essi sostengono il miscelatore trasferendo tutte le forze e i momenti alla sottostruttura della vasca del digestore. Le cappe di gas sono progettate individualmente per il tipo di miscelatore e la testa della vasca del digestore. Tutte le parti di montaggio sono predisposte su misura per il cliente: cupola di estrazione del gas, valvola di sicurezza di sovrapressione e sottopressione, lotta alla schiuma, vetri di ispezione, sensori di misurazione, ecc. La cappa di gas Träxler è dotata di robuste flange lavorate meccanicamente nel passaggio dalla cappa di gas al telaio del serbatoio, mentre i dischi curvi sono saldati. Un O-ring è utilizzato come guarnizione a prova di gas tra la cappa e il telaio. Questo O-ring è inserito in una scanalatura lavorata meccanicamente. Il rinforzo delle nervature è calcolato con un'analisi del carico secondo il metodo degli elementi finiti FEM. I vantaggi di Träxler La cappa di gas e la flangia di supporto sono posizionate l'una sull'altra in modo parallelo e livellato, aderenti alla forma e non spostabili. Trasferiscono le forze dinamiche e le vibrazioni del mescolatore direttamente alla sottostruttura. La cappa di gas con il miscelatore può essere disinstallata in qualsiasi momento. Il gioco della girante nel tubo di pescaggio rimane invariato durante la reinstallazione. Non richiede alcuna regolazione. Le forze di tenuta definite garantiscono un effetto affidabile e una lunga durata della tenuta della cappa del gas. Träxler offre le soluzioni migliori Le comuni cappe a gas sono costituite da dischi a forma di piastra. In genere, le loro flange hanno lo stesso basso spessore di materiale nell'area tra la cappa di gas e il telaio. La guarnizione di tenuta tra la cappa di gas e il telaio del serbatoio del digestore è costituita da un'unica guarnizione piatta.
