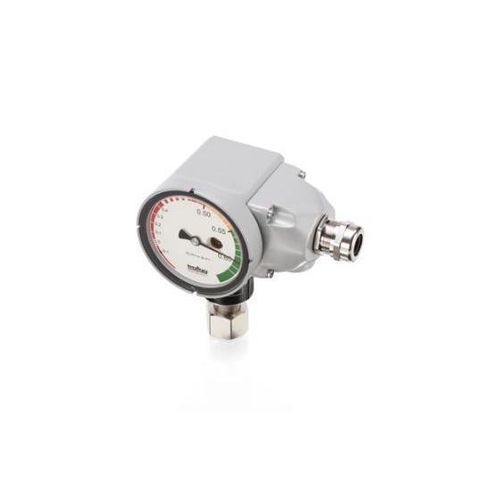

Sensore di densità gas SF6 8729

Informazioni
Trafag, con sede in Svizzera, fornisce strumenti precisi, affidabili e privi di manutenzione sviluppati per il monitoraggio della densità dell'SF6 e di gas alternativi. La misura si basa sul principio di riferimento della densità del gas o sulla tecnologia brevettata del diapason al quarzo. I densostati ibridi combinano entrambi i principi in un unico strumento, offrendo una soluzione affidabile mediante la misura diretta della densità del gas.

Caratteristiche principali

• Quadrante ampio per una facile leggibilità
• Fino a quattro circuiti separati galvanicamente
• Completamente compensato in temperatura
• Adatto ad applicazioni interne ed esterne
• Conforme a SF6 e all'intero spettro di gas isolanti misti alternativi
• Design ibrido che combina monitor di riferimento della densità e sensore a quarzo oscillante

Dati tecnici
Codice prodotto: 8729
Denominazione: Densostato ibrido per gas con contatti di commutazione e uscita in corrente
Campo di misura:

• 0 ... 1300 kPa abs. @ 20°C
• 0 ... 60 kg/m3

Principio di misura:

• Densostato: Sistema di misurazione del gas per riferimento a pressione assoluta
• Sensore: Quarzo oscillante

Segnale di uscita:

• Densostato: Contatto commutatore senza potenziale (SPDT)
• Sensore: 4 ... 20 mA

Temperatura ambiente: -40°C ... +80°C
Categoria prodotto: Monitoraggio della densità del gas
Applicazioni: Tecnologia a media tensione

Caratteristiche / specificazioni tecniche

• Produttore/Marca: Trafag
• Codice prodotto: 8729
• Modello: Densostato ibrido per gas (ibrido = principio di riferimento della densità + sensore a quarzo oscillante)
• Campo di misura: 0 ... 1300 kPa abs. @ 20°C
• Unità alternativa: 0 ... 60 kg/m3
• Principio di misura (densostato): Sistema di misurazione del gas per riferimento a pressione assoluta
• Principio di misura (sensore): Quarzo oscillante
• Uscite: Contatto(i) SPDT senza potenziale e uscita corrente 4 ... 20 mA
• Fino a quattro circuiti separati galvanicamente
• Compensazione temperatura: Completamente compensato
• Temperatura ambiente di esercizio: -40°C a +80°C
• Adatto per installazione interna ed esterna
• Conformità: SF6 e l'intero spettro di gas isolanti misti alternativi
• Applicazione prevista: Tecnologia a media tensione
