Scanner di misura TVS

3Ddi profiloper applicazioni minerarie

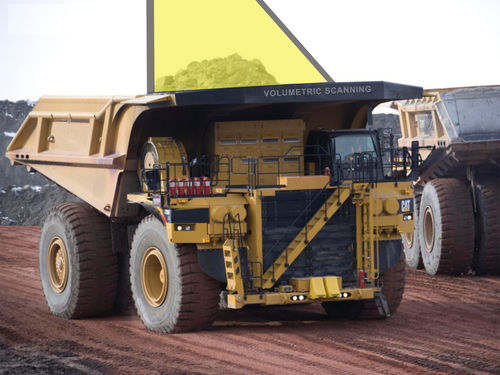

Il Trakblaze TVS (Mining Truck Volume Scanner) è un sistema di scansione volumetrica senza contatto per la misurazione dei carichi di solidi sfusi. Il sistema TVS analizza i carichi volumetrici dei dumper da miniera che scorrono lentamente sotto una testina di scansione elevata. Quando un dumper attraversa l'area scansionata sotto la testina di scansione, rientra nel campo visivo dei laser scanner che eseguono migliaia di misurazioni di distanza al secondo. La velocità della piattaforma software TVS consente di calcolare e trasportare velocemente i feedback in tempo reale e le metriche chiave, per ottimizzare il carico di ogni singolo dumper da miniera. A sua volta, questo aiuta gli operatori nella regolazione fine delle operazioni di carico e fornisce un'uscita in tempo quasi reale. Un camion minerario viene inizialmente scansionato vuoto e registrato nel database del sistema come profilo di veicolo vuoto (riferimento zero). Il volume di carico viene calcolato su scansioni successive confrontando ogni nuovo profilo del veicolo minerario caricato con il profilo vuoto registrato. Si tratta di allineare spazialmente nel software i profili dei veicoli vuoti e caricati e di calcolare un profilo di carico in base alla differenza tra loro. Il software TVS costruisce e visualizza un modello 3D composito o "profilo di superficie". Vantaggi - Misura volumetrica senza contatto - Misure a velocità fino a 10 km/h - Permette il monitoraggio in tempo reale dei carichi utili - La contaminazione laser viene monitorata tramite l'interfaccia touch screen - Calcolo dei parametri critici di produzione in meno di 10 secondi
