Modulo I/O analogico 8500

RS-232USBGPIB

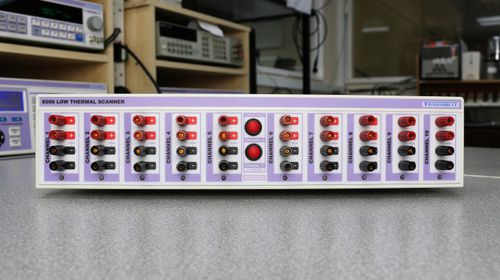

L'automazione delle misurazioni tramite lo scanner a bassa emissione termica 8500 consente di realizzare un sistema di misurazione completamente automatizzato 10 canali riferiti a un'unica uscita sul retro dell'unità Commutazione Kelvin a 4 terminali (2 terminali di tensione, 2 di corrente) Tensione massima 200 V Corrente massima 1 A EMF termica <150 nV (tipica) Resistenza di commutazione <0,2 ohm L’automazione delle misurazioni tramite lo scanner a bassa termica 8500 consente di realizzare un sistema di misurazione completamente automatizzato. L’utilizzo dello scanner 8500 insieme al software ProGraph e al multimetro della serie 8000 offre una soluzione chiavi in mano per la valutazione della stabilità delle sorgenti di tensione e resistenza. Ciascun canale offre una soluzione di commutazione a 4 fili a bassa termica (inferiore a 150 nV), rendendo lo 8500 ideale per le misurazioni di resistenza a 4 fili a fini termometrici e per il confronto di resistori standard. I morsetti da 4 mm a bassissima deriva termica garantiscono facilità di collegamento, consentendo l’utilizzo sia di puntali standard da 4 mm sia di collegamenti a forcella e a filo nudo, permettendo di riconfigurare rapidamente il sistema di automazione a seconda dell’utilizzo. Grazie all’uscita situata sul retro dello scanner, i collegamenti possono essere instradati in modo efficiente e ordinato, semplificando l’installazione permanente. È stata prestata particolare attenzione alla riduzione delle tensioni EMF generate termicamente. L’autoriscaldamento interno è stato ridotto quasi a zero grazie all’uso di relè a scatto che non richiedono corrente dopo il passaggio alla posizione aperta o chiusa, e all’utilizzo di un alimentatore esterno, in modo che qualsiasi dissipazione di calore avvenga all’esterno dell’unità. Sono stati utilizzati terminali in rame deossigenato placcati in oro per garantire il massimo in termini di basse prestazioni termiche.
