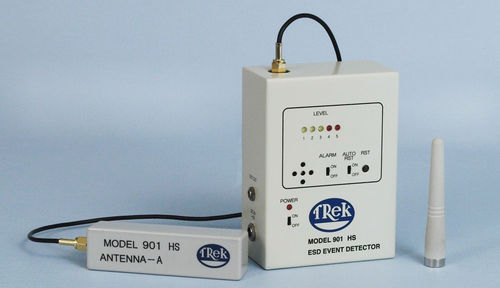

Simulatore di scarica elettrostatica 901HS

ESD

Gli eventi di scariche elettrostatiche (ESD) sono importanti indicatori di eccessivo accumulo di carica in ambienti in cui possono essere dannosi per i processi di produzione nell'industria dei semiconduttori o LCD. Il modello 901HS di Treks è uno strumento diagnostico utilizzato per identificare incidenti o verificare aree sospette di attività ESD. È adatto per applicazioni Charge Device Model (CDM). Le onde elettromagnetiche, generate da scariche elettrostatiche, trasmettono in modo diverso nei diversi ambienti. Per tener conto di queste differenze, il modello 901HS comprende due antenne - una attiva e una passiva - che possono essere utilizzate per la rilevazione. La determinazione dell'antenna da utilizzare sarà in genere basata sull'ambiente in cui viene utilizzata e sul livello di rilevamento richiesto. L'antenna attiva può essere collegata direttamente al modello 901HS o con un cavo di prolunga che allunga l'antenna a 1,5 metri. Offre un'elevata flessibilità nel posizionamento dell'antenna per ottenere la migliore ricezione possibile. L'antenna attiva è in grado di rilevare eventi ESD fino a 10 V, ad una distanza di 50 mm. Viene fornita anche un'antenna passiva monopolare. Questa antenna ha una capacità di rilevamento che identifica eventi ESD fino a 50 V, ad una distanza di 90 mm e viene generalmente utilizzata quando è richiesta una rilevazione meno sensibile. Quando viene rilevato un evento ESD, il modello 901 segnala all'operatore riproducendo un segnale acustico di notifica e visualizzando il livello dell'evento rilevato attraverso le sue cinque luci a LED.
