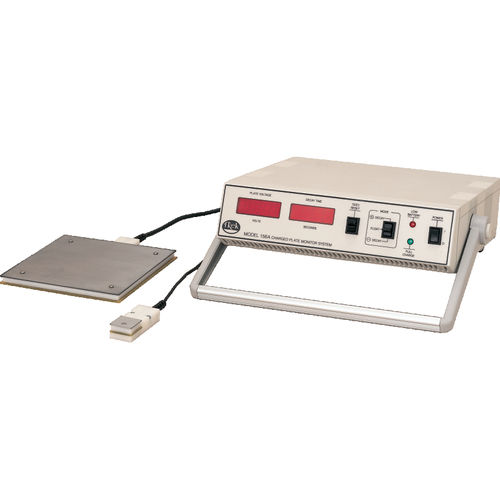

Il modello 156A Charged-Plate Monitor è uno strumento importante per valutare le prestazioni degli ionizzatori d'aria utilizzati per neutralizzare le cariche statiche.
Il modello 156A verifica l'efficienza della produzione di uno ione ionizzatori temporizzando il tempo necessario agli ioni d'aria prodotti per scaricare una piastra galleggiante che è stata precaricata ad un valore positivo o negativo. Il modello 156A testa anche il bilancio tra ioni aria positivi e negativi misurando la tensione di offset generata su una piastra flottante a causa di uno squilibrio di ioni aria positivi e negativi che impattano sulla piastra dallo ionizzatore.
Tipicamente, con l'invecchiamento di uno ionizzatore, i tassi di produzione di ioni d'aria positivi e negativi diminuiscono. Di conseguenza, il tempo necessario allo ionizzatore per neutralizzare le cariche statiche aumenta e il bilancio degli ioni aria positivi e negativi cambia.
Il tempo di neutralizzazione (decadimento) può diventare troppo lungo per consentire allo ionizzatore di neutralizzare completamente le cariche generate in un luogo di lavoro, oppure lo ionizzatore può iniziare a caricare oggetti inizialmente scaricati.
Specifiche chiave
Ampia larghezza di banda del segnale: DC a 10 Hz
Soglie della modalità di decadimento:
Tensione di avvio/arresto Programmabile da 1 a ±1000 V con incrementi di 1 V
Precisione di avvio/arresto Entro ±1 V della tensione programmata
Le applicazioni tipiche includono
Monitoraggio ESD di processi produttivi sensibili come semiconduttori, unità disco e LCD
Test di tutti i tipi di ionizzatori, compresi i sistemi di ionizzazione ambiente, soffianti AC e DC, ionizzatori nucleari, ionizzatori a pistola e ionizzatori a corrente continua a impulsi
Applicazioni ad alta temperatura
Misura ESD dell'acqua deionizzata
Applicazioni di test dissipativi
---
