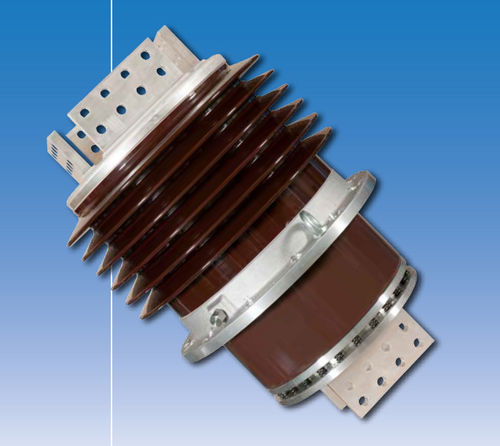

Passaparete per trasformatore di potenza 24 - 52 kV, max. 40 000 A | CFPT

alta corrente

Il tipo CFPT dalla TRINCEA è boccole a corrente forte che è accessibile da 24 chilovolt a 52 chilovolt con una valutazione corrente fino a 40,000A nell'accordo ai campioni di IEC 60137. L'unità è destinata per collegare un olio - trasformatore riempito che avvolge ad un bus del generatore in un condotto. L'unità è applicata comunemente in trasformatori step-up del generatore. La vetroresina impregnata di resina dà a temperatura elevata dell'isolamento del codice categoria F 155 °C. La parte attiva consiste di un nucleo solido, fatto del vetro della fibra e degli strati concentrici inseriti per la distribuzione del campo elettrico. L'unità è montata verticalmente o orizzontalmente che ha uno scarico parziale di di meno che 10pC al Um. La valutazione corrente della boccola è garantita per la temperatura di olio del trasformatore di 90°C.
