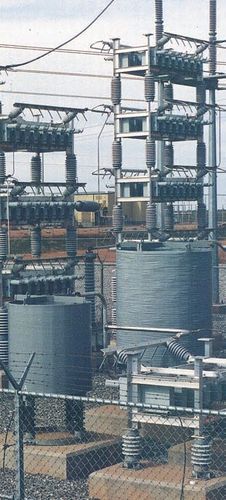

Reattanza filtro armonico monofase

I reattori del filtrante sono utilizzati insieme con la banca del condensatore per formare i circuiti armonici sintonizzati serie del filtrante, o insieme con la banca ed i resistori del condensatore per formare i circuiti armonici a banda larga del filtrante. Nel specifiying i reattori del filtrante, le grandezze della corrente fondamentale ed armonica di frequenza dovrebbero essere indicate. Se la registrazione di induttanza per la fine-sintonizzazione è richiesta, la gamma e la tolleranza di derivazione richieste devono essere specificate. Molte applicazioni del filtro richiedono un fattore di Q che è molto più basso della Q naturale del reattore. Ciò è realizzata spesso collegando un resistore nel circuito. Un'alternativa economica è l'aggiunta' struttura dell'anello del ing di un de-q su un reattore. Ciò può ridurre il fattore di Q del reattore da un importo significativo senza la necessità di installazione dei resistori inumidentesi supplementari. Questi anelli, montati sul reattore, sono accoppiati facilmente al campo magnetico del reattore. Ciò elimina la preoccupazione di spazio, di collegamento e di affidabilità dei componenti supplementari quali i resistori.
