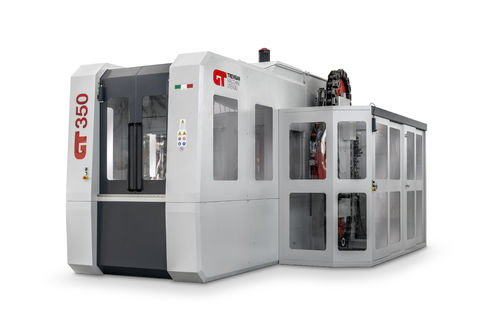

Centro di tornitura-fresatura CNC GT350

verticalecon tavola rotante

L’unità operatrice, realizzata in fusione di ghisa, è composta da una torretta a due posizioni corredata di un dispositivo di tornitura (diametro di 300 mm con una corsa di 70 mm) in grado di eseguire una tornitura a pezzo fermo e utensile in rotazione di 350 mm. La seconda posizione è equipaggiata, invece, con un mandrino convenzionale che può ruotare fino a 4.500 RPM. L’asse di lavoro di entrambe le posizioni è lo stesso e, per eseguire il cambio tra una posizione e l’altra, la torretta gira 180°. Il mandrino convenzionale è corredato di trasmissione per la gestione dell’asse di tornitura e consente di caricare in automatico, tramite il cambio utensili, un dispositivo di tornitura di diametro 135 mm con corsa 30 mm: l’ideale per eseguire lavorazioni di piccoli diametri ad alti giri. Il mandrino è, inoltre, debitamente progettato per permettere l’applicazione di teste ad angolo. Costruito in lamiera elettrosaldata, è trattato con processo di distensione e studiato in modo da ricevere ampie luci per lo scarico del truciolo e del refrigerante. La tavola girevole a 360.000 divisioni in continuo, diametro 630 mm, è comandata da un motore per assi tipo brushless. Sul coperchio della tavola si trova inserita la spina di posizionamento e centraggio dei pallet da 630 mm con i relativi bloccaggi, con una portata massima di 1.100 kg.
