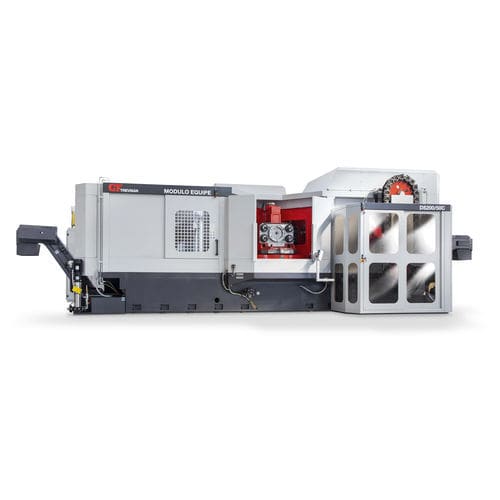

Macchina transfer lineare ME1+DS200

CNC6 posizionidi tornitura

Il modulo Equipe è un’unità con una torretta a 6 stazioni che può essere equipaggiata di dispositivi di tornitura per eseguire le lavorazioni di tornitura a pezzo fermo garantendo un’alta produzione abbinata ad una flessibilità che permette l’esecuzione di lavorazioni su svariati particolari con semplicità di riattrezzaggio. La flessibilità è assicurata da una torretta a revolver, a sei stazioni portautensili, che possono ricevere punte, maschi, teste a fusi multipli e, soprattutto, dispositivi di tornitura a utensile rotante, l’unità può essere corredata fino a 3 assi di lavoro, gli scorrimenti avvengono su guide con pattini a rulli incrociati. Lavorando con i dispositivi di tornitura a utensile rotante, dotati di movimento radiale, è possibile eseguire qualsiasi lavorazione di tornitura – cilindrica, conica, sferica -, filettatura – cilindrica e conica -, sfacciatura: il tutto con utensili standard, reperibili sul mercato. L’unità è gestita da CNC e le lavorazioni vengono richiamate dal programma precedentemente stabilito. La rotazione della torretta è generata da un motore mandrino bruschless ed il posizionamento è garantito da anello Hirth.. I mandrini e le teste che corredano l’unità, possono essere montati anche in un secondo tempo, con una facile operazione. Il modulo ‘equipe’ viene prodotto in tre diverse grandezze, nei modelli ‘0’, ‘1’ e ‘2’ sono unità che possono essere utilizzate per realizzare delle macchine a singola unità o usate in macchine speciali a multi unità per realizzare impianti ad alta produzione.
