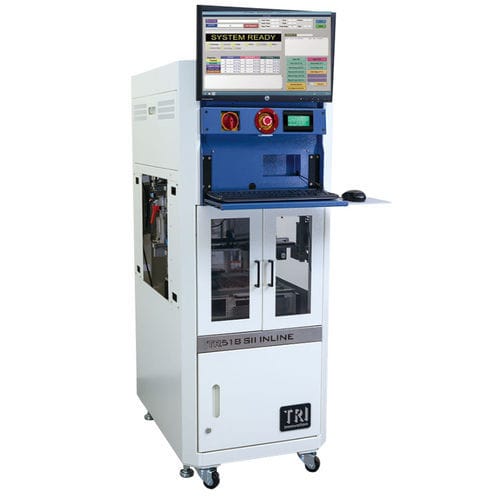

Macchina per prova automatizzata TR518 SII

manualeper circuiti stampatiper l'industria elettronica

Introduzione

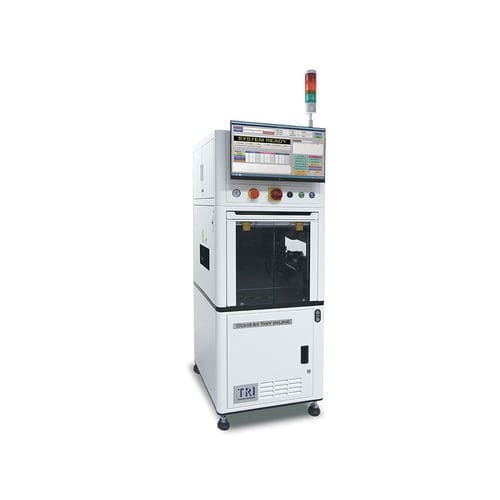

Il TR518 SII INLINE è una piattaforma di test MDA automatizzata in linea progettata per PCB di dimensioni medie. Supporta la famiglia TR518 SII e offre fino a 2496 punti di test analogici in una configurazione completamente elettrica e compatibile SMEMA.

Caratteristiche

• Piattaforma di test MDA in linea per integrazione in produzione
• Progettata per i tester TR518 SII di TRI
• Compatibile SMEMA con ingombro minimo
• Progettazione completamente elettrica (nessun uso di aria compressa)
• Fino a 2496 punti di test analogici (variante TINY INLINE: 1024)

Specifiche del tester
Punti di test analogici: TR518 SII INLINE: 2496; TR518 SII TINY INLINE: 1024
Sistema operativo: PC compatibile Microsoft® Windows con USB, Windows 10
Tipo di fixture: Inline / inserimento manuale

Test analogici

• Matrice di commutazione per misure a 6 fili
• Sorgenti programmabili AC/DC e DC ad alta tensione / corrente
• Misura componenti R/L/C

Componenti opzionali

• TestJet rilevamento circuito aperto senza vettore
• Sorgente DC programmabile fino a 100 V / 100 mA
• Sistema di gestione resa: YMS 4.0

Gestione delle schede
Dimensione PCB min.: 50 x 50 mm
Dimensione PCB max.: TR518 SII INLINE: 450 x 300 mm (opzionale: 500 x 360 mm); TR518 SII TINY INLINE: 330 x 250 mm
Spessore PCB: 0,6 – 5 mm


Dimensioni
LxPxA: TR518 SII INLINE: 900 x 900 x 1640 mm; TR518 SII TINY INLINE: 600 x 800 x 1640 mm
Nota: torre segnale non inclusa, altezza torre: 392 mm
Peso: TR518 SII INLINE: 470 kg; TR518 SII TINY INLINE: 320 kg

Informazioni aggiuntive
Piattaforma inline completamente elettrica compatibile SMEMA, progettata per ridurre l'ingombro preservando la capacità di test MDA TR518 SII nelle linee produttive.

Caratteristiche / specifiche tecniche

• Modello: TR518 SII INLINE (variante: TR518 SII TINY INLINE)
• Produttore / Marca: TRI (Test Research, Inc.)
• Punti di test analogici: fino a 2496 (INLINE); 1024 (TINY INLINE)
• Sistema operativo: PC compatibile Microsoft® Windows con USB, Windows 10
• Tipo di fixture: Inline / inserimento manuale
• Hardware test analogico: matrice di commutazione 6-wire; sorgenti programmabili AC/DC e DC ad alta tensione/corrente; misura R/L/C
• Opzionali: TestJet (rilevamento circuito aperto senza vettore); sorgente DC programmabile fino a 100 V / 100 mA; YMS 4.0
• Dimensione PCB min.: 50 x 50 mm
• Dimensione PCB max.: 450 x 300 mm (INLINE) / opzionale 500 x 360 mm; 330 x 250 mm (TINY INLINE)
• Spessore PCB: 0,6 – 5 mm
• Dimensioni (LxPxA): 900 x 900 x 1640 mm (INLINE); 600 x 800 x 1640 mm (TINY INLINE)
• Peso: 470 kg (INLINE); 320 kg (TINY INLINE)
