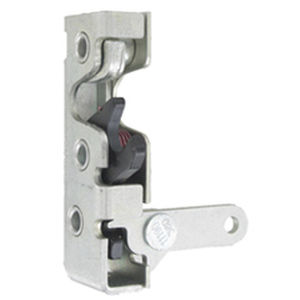

Nottolino con chiusura a spinta 050-0210

in acciaioin acciaio inossidabilerotativo

Questa chiusura a rotore singolo è una sottopiattaforma della collaudata chiusura TriMark della serie 050-0200 ed è progettata per applicazioni da leggere a medie applicazioni per vani autostradali o fuori strada e pannelli di accesso. È dotato di una varietà di leve di sgancio e di assi di montaggio per facilitare il montaggio e le applicazioni. Progettato per Applicazioni per porte più sottili, leggere o di medio peso Porta pesa fino a 75 libbre. (34 kg) Pressione di tenuta della porta di 20-25 libbre. (9-11 kg) raccomandato per ottenere i migliori risultati. Non superare le 50 libbre. (23 kg) Installazione a vista o a scomparsa Applicazioni in cui è auspicabile avere una chiusura del rotore ad una sola posizione Utilizzo con TriMark 070-0100 Striker Bolt Disponibile Configurazioni a sinistra o a destra Con assi "passanti" standard di diametro .265" (6,7 mm) come illustrato, assi filettati UNC 1/4-20 o assi filettati M6 x 1,0 Finitura Componenti in acciaio zincato, cromato chiaro Materiale Componenti della chiusura interna: acciaio stampato con bordo liscio trattato termicamente Molle: acciaio inossidabile non corrosivo Metà cassa: acciaio ad alta resistenza Installazione (3) 1/4-20 UNC di grado 5 o M6 x 1 classe 8.8 o migliori sono raccomandati gli elementi di fissaggio di grado 5 o M6 x 1 classe 8.8 Il montaggio verticale con rampa di supporto in alto è necessario per il corretto allineamento e il successivo innesto del nottolino di bloccaggio e del percussore Serrare al valore di coppia consigliato dal produttore dell'elemento di fissaggio, tuttavia, non superare i 120 in-lbs. (13,3 N-m) Lubrificazione interna Il lubrificante secco vulcanizzato al forno viene applicato su tutte le parti mobili critiche Attenzione: Le chiusure rotanti a posizione singola non sono conformi ai requisiti FMVSS 206 (ECE R11).
