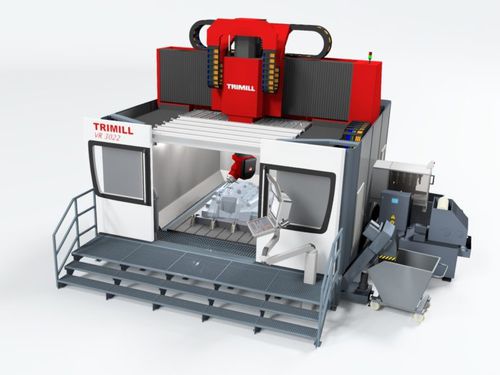

Fresatrice CNC 5 assi VR 3022

verticalea portalea tavola fissa

le macchine a portale TRIMILL a 5 assi della serie VR sono state sviluppate appositamente per la fresatura di semifinitura e finitura ad alta velocità. I parametri tecnici chiave sono in particolare le elevate velocità di avanzamento (60.000 mm/min) e l'accelerazione (5 m/s2), ottenute grazie all'uso di motori lineari e di una traversa ottimizzata per la massa. La macchina è dotata di una base a U in ghisa che può essere ancorata direttamente su un pavimento piatto dell'officina La scala con piattaforma metallica calpestabile per l'operatore è posizionata di fronte alla macchina Il raffreddamento di tutti i componenti principali fa parte della configurazione standard Configurazione a portale superiore per un'elevata precisione 4 guide lineari sull'asse X, 2 sugli assi Y e Z Struttura saldata altamente ottimizzata della traversa e del supporto trasversale Pezzo fisso per la massima qualità della superficie Mandrino/testa opzionale Tipo - T15C Coppia (S1/100%) [Nm] - 67 / 96 Coppia (S6/40%) [Nm] - 84 / 124 Inclinazione del mandrino [ - +/-115 Rotazione della testa [ - +/-360 Rinforzo (assi inclinabili) [Nm] - 5.400 Rinforzo (assi di rotazione) [Nm] - 6.120 Passo di posizionamento [ - continuo Mandrino / testa opzionale Tipo - L1C Coppia (S1/100%) [Nm] - 67 Coppia (S6/40%) [Nm] - 87 Inclinazione del mandrino [ - +/-100 Rotazione della testa [ - +/-270 Rinforzo (assi inclinabili) [Nm] - 2.000 Rinforzo (assi di rotazione) [Nm] - 4.000 Passo di posizionamento [ - continuo Altro Superficie di serraggio [mm] - 3.250 x 3.250 Accelerazione [m/s2] - 6
