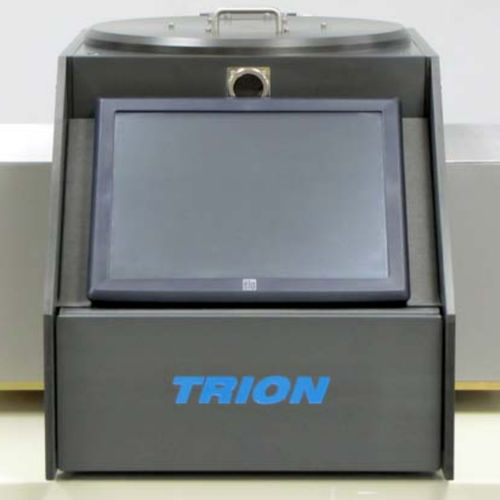

Macchina di incisione per PCB al plasma SIRUS T2

per circuito stampato

Il T2 Ion Etcher reattivo di Sirus è un sistema di base incisione del plasma destinato per incidere i dielettrici ed altri film che richiedono alle le chimiche basate a fluoro. La piccola orma e la progettazione robusta lo rendono ideale per l'ambiente del laboratorio. Applicazioni MEMS, accensione semi conduttrice, analisi di guasto, ricerca & sviluppo, Line pilota. Processi incissione all'acquaforte del fluoro (SF6, CF4, CHF3, O2) • Carbonio• Si • Epossidico• SiO2 • InSb• Si3N4 • Ir• Sic • Mo• Tum • N.B.: • Tan • OxyNitride• TiW • Polyimide • Latta • PR (per esempio: Seta o SU8)• W • Quarzo Caratteristiche standard dello strumento Reattore del T2 di Sirus con l'elettrodo inferiore di 200mm Controller di sistema (comprende l'interfaccia del touch screen e del computer basata Pentium™) Due regolatori di portata in peso Sintonizzazione automatica con 13,56 il generatore di watt rf di megahertz 600 Emergenza fuori dal sistema Pacchetto automatico del controllo della pressione (valvola a farfalla con il manometro di capacità per la misura di pressione) una garanzia limitata da 12 mesi Caratteristiche facoltative Diffusione del regolatore di temperatura Fino a due regolatori supplementari di portata in peso Pompe 170 l/s turbo pompa a palette rotatoria di 23,3 cfm con filtrazione dell'olio, il dispositivo antiappannante e l'olio di Fomblin Il sistema del T2 di Sirus richiede una pompa di sgrossatura e un refrigeratore o acqua di raffreddamento con resistività di ohm di più maggior di 4 m.
