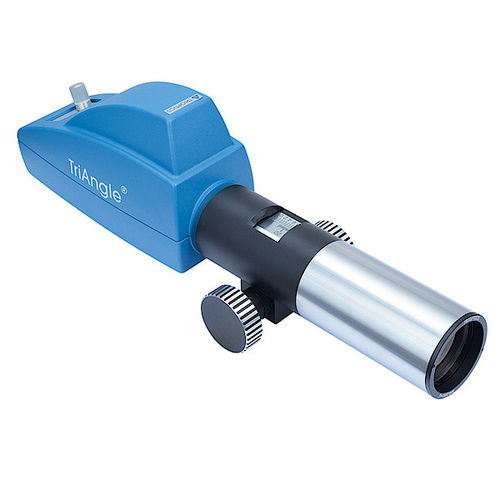

Auto-collimatore digitale TriAngle® Focus

« La serie elettronica di autocollimator del fuoco di TriAngle® è basata sulla progettazione standard di TriAngle® ma impiega i tubi obiettivi di focalizzazione per la misura delle superfici dello specchio leggermente sferico o di alcuni altri sistemi con potere ottico. Il fuoco del triangolo è adatto idealmente per le misure ottiche senza contatto del raggio. Caratteristiche fondamentali Tubo obiettivo di focalizzazione Insieme massimo delle funzioni di misura compreso le varie misure del prisma e del cuneo Compatibilità con i tubi obiettivi delle lunghezze focali differenti Disponibile con 8 tubi obiettivi differenti con le lunghezze focali che variano da 100 millimetri a 1000 millimetri Una prestazione variabile di accuratezza e del campo di misura fra 2,5 e 0,2 minuti secondi secondo la lunghezza focale Sensori di alta risoluzione moderni del CCD che offrono il migliore rapporto di qualità e di segnale/disturbo di immagine Software di OptiAngle 5 Applicazioni Analizzare le superfici sferiche Misura del raggio di curvatura Misura di angolo di inclinazione di alta precisione Superfici ottiche multiple d'allineamento Misura di angolo di cuneo nella riflessione Misura di angolo di cuneo in a passo doppio misura di errori del prisma 45° misura di errori del prisma di 90° Misura di vacillazione Mansioni di calibratura di angolo Misura di rettitudine Misure di planarità Inspections d'angolo \ /html del cubo»
