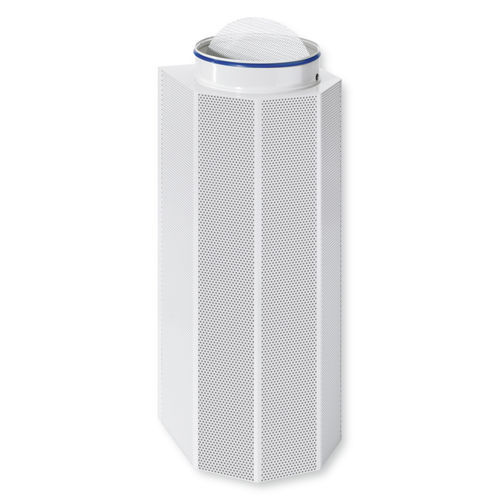

Diffusore d'aria circolare QLV

quadratoda soffittoin metallo

Diffusori di flusso a dislocamento poligonali Diametro del raccordo 160 - 630 mm, altezza nominale 500 - 1750 mm Piastra forata, passo quadrato Connessione al condotto circolare Connessione al condotto in alto o in basso Raddrizzatore del flusso d'aria integrato ed elemento di equalizzazione conico Montaggio a parete Pala della serranda per il bilanciamento della portata Superficie esposta nei colori RAL CLASSIC I diffusori a dislocamento scaricano l'aria degli impianti di condizionamento a bassa velocità e vicino al pavimento. Il flusso d'aria a bassa turbolenza crea un bacino di aria fresca che copre l'intera superficie del pavimento. La convezione delle persone e di altre fonti di calore fa sì che l'aria fresca del bacino salga e crei condizioni confortevoli nella zona occupata. Questo tipo di ventilazione economica e priva di correnti d'aria è adatta anche a grandi spazi interni, come auditorium o negozi, con diverse unità disposte in modo regolare. La ventilazione a dislocamento è caratterizzata da basse velocità del flusso d'aria e bassa turbolenza. La qualità dell'aria nella zona occupata è molto elevata. La ventilazione a dislocamento con scarico dell'aria vicino al pavimento è adatta solo per il raffreddamento. La differenza massima tra la temperatura dell'aria di mandata e quella dell'aria ambiente è di -6 K. I diffusori a dislocamento del tipo QLV sono dotati di un elemento equalizzatore e di un raddrizzatore d'aria che assicurano una distribuzione uniforme dell'aria su tutta l'area del diffusore. La superficie del diffusore in lamiera perforata contribuisce a uniformare ulteriormente il flusso d'aria. Scarico dell'aria a tre (90°) o cinque (180°) vie. In caso di ventilazione a dislocamento, cioè di scarico dell'aria vicino al pavimento, le unità di estrazione dell'aria devono essere installate nella parte superiore di un locale, sopra la zona occupata.
