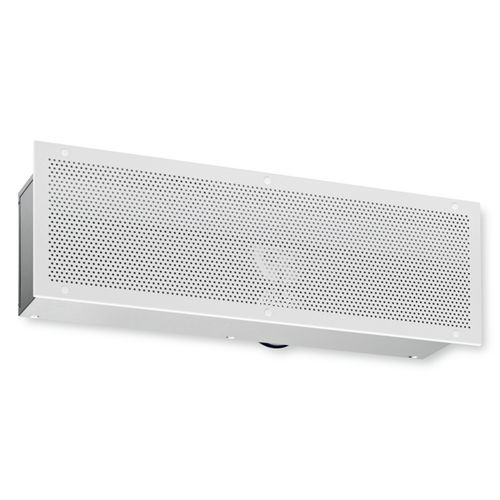

Diffusori a dislocamento con funzioni di mandata e ripresa combinate in un unico involucro
Lunghezze nominali 600 - 1200 mm
La variante con attenuatore di disturbo garantisce un'ottima perdita di trasmissione
Piastra forata, passo quadrato
Connessioni a canali circolari
Connessione al condotto orizzontale
Superficie esposta nei colori RAL CLASSIC
Pala della serranda per il bilanciamento della portata
Attenuatore di disturbo trasversale
Staffe di fissaggio
I diffusori a flusso dislocato scaricano l'aria degli impianti di condizionamento a bassa velocità e in prossimità del pavimento. Il flusso d'aria a bassa turbolenza si muove lungo la parete e verso il pavimento, dove finisce per coprire l'intera superficie del pavimento. La convezione delle persone e di altre fonti di calore fa salire l'aria fresca dalla vasca e crea condizioni di comfort nella zona occupata.
La ventilazione a dislocamento è caratterizzata da basse velocità del flusso d'aria e bassa turbolenza. La qualità dell'aria nella zona occupata è molto elevata.
La ventilazione a dislocamento con scarico dell'aria vicino al pavimento è adatta solo per il raffreddamento. La differenza massima tra la temperatura dell'aria di mandata e quella dell'aria ambiente è di -6 K.
I diffusori a dislocamento del tipo QLW-AZ sono dotati di un elemento di equalizzazione che distribuisce equamente il flusso d'aria di mandata sull'intera superficie del diffusore. La superficie del diffusore in lamiera perforata contribuisce a equalizzare ulteriormente il flusso d'aria. Scarico dell'aria unidirezionale.
La parte superiore della superficie del diffusore viene utilizzata per l'estrazione dell'aria. Questa soluzione è ideale nella misura in cui l'aria di estrazione deve essere rimossa al di sopra della zona occupata.
---
