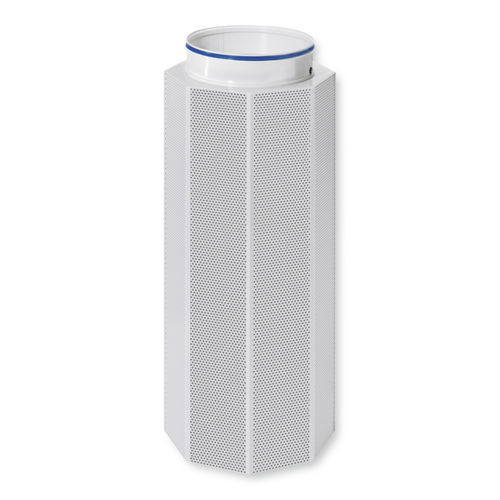

Diffusore d'aria circolare QLV-360

da soffittoin metallo

Diffusori di flusso a dislocamento poligonali con scarico dell'aria omnidirezionale Diametro del raccordo 160 - 630 mm, altezza nominale 500 - 1750 mm Connessione al condotto circolare Connessione al condotto in alto o in basso Raddrizzatore del flusso d'aria integrato ed elemento di equalizzazione conico Piastra di montaggio a pavimento Pala della serranda per il bilanciamento della portata Superficie esposta nei colori RAL CLASSIC I diffusori a dislocamento scaricano l'aria degli impianti di condizionamento a bassa velocità e vicino al pavimento. Il flusso d'aria a bassa turbolenza crea un bacino di aria fresca che copre l'intera superficie del pavimento. La convezione delle persone e di altre fonti di calore fa sì che l'aria fresca del bacino salga e crei condizioni confortevoli nella zona occupata. Questo tipo di ventilazione economica e priva di correnti d'aria è adatta anche a grandi spazi interni, come auditorium o negozi, con diverse unità disposte in modo regolare. La ventilazione a dislocamento è caratterizzata da basse velocità del flusso d'aria e bassa turbolenza. La qualità dell'aria nella zona occupata è molto elevata. La ventilazione a dislocamento con scarico dell'aria vicino al pavimento è adatta solo per il raffreddamento. La differenza massima tra la temperatura dell'aria di mandata e quella dell'aria ambiente è di -6 K. I diffusori a dislocamento del tipo QLV-360 sono dotati di un elemento equalizzatore e di un raddrizzatore d'aria che distribuiscono equamente il flusso d'aria di mandata sull'intera superficie del diffusore. La superficie del diffusore in lamiera perforata contribuisce a uniformare ulteriormente il flusso d'aria. Scarico dell'aria a otto vie (360°). In caso di ventilazione a dislocamento, cioè di scarico dell'aria vicino al pavimento, le unità di estrazione dell'aria devono essere installate nella parte superiore di un locale, sopra la zona occupata.
