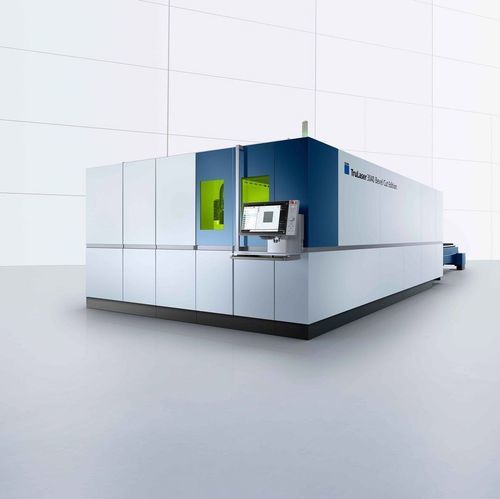

Macchina da taglio laser a fibra TruLaser 30 Bevel Cut series

laser 2Dper alluminioper acciaio inossidabile

Panoramica
Il TruLaser Serie 3000 Bevel Cut Edition è un sistema di taglio laser 2D con funzione di taglio obliquo integrata. L'unità di taglio si inclina per generare smussi, svasature e bordi inclinati fino a 50°, consentendo di creare smussi direttamente su lamiera sottile e spessa (dipende dall'applicazione). La funzione Bevel Cut è conveniente già a partire da basse percentuali di pezzi smussati (circa 5 %) e permette di ridurre i processi successivi.

Vantaggi principali

• Capacità di smussatura fino a ±50° per smussi, svasature e arrotondamenti dei bordi.
• Riduzione delle operazioni successive: meno processi secondari e costi di assemblaggio inferiori.
• Flessibilità dei materiali: smussatura per acciaio strutturale e acciaio inox; taglio verticale per gli altri materiali.
• Tutte le funzioni 2D in modalità verticale: Highspeed Eco, CoolLine, EdgeLine Bevel, BrightLine fiber, ecc.

Applicazioni

• Smussi e svasature precisi su lamiere sottili e spesse.
• Contorni fini e smussi su acciaio strutturale spesso.
• Smussatura efficiente per acciaio inox (es. taglio con azoto) mantenendo la capacità di taglio verticale per altri materiali.

Funzioni e dotazioni

• EdgeLine Bevel: programmare e tagliare smussi, svasature e arrotondamenti direttamente in macchina.
• CoolLine: nebulizzazione d'acqua sulla testa di taglio per lavorazione affidabile dell'acciaio spesso e nesting più compatto.
• Nanojoints: fissaggio sicuro con lavorazioni di finitura minime e rimozione semplice dei pezzi.
• Protezione collisione & Smart Collision Prevention: protezione della testa di taglio e riduzione delle microgiunzioni.
• Smart Rerun: ripresa automatica dopo collisioni lievi o errori di taglio per evitare fermi.
• AdjustLine: adattamento del processo di taglio alle variazioni qualitativa del materiale.
• DetectLine e Sorting Guide: posizionamento del foglio tramite telecamera e assistenza nella movimentazione.
• Drop&Cut: sfruttamento efficiente dei ritagli con posizionamento tramite immagine live.
• Dot Matrix Code: marcatura laser 2D per identificazione e integrazione dei pezzi.
• MobileControl App e Touchpoint HMI: comando remoto e interfaccia touch intuitiva.
• Connettività digitale (OPC UA, Oseon): integrazione software e soluzioni Industry 4.0.
• BrightLine fiber, PierceLine, miscelatore gas integrato, FlexLine, Highspeed / Highspeed Eco: funzioni avanzate per qualità di taglio, foratura ed efficienza gas.

Dati tecnici (sintesi)
Modello | TruLaser 3040 Bevel Cut | TruLaser 3060 Bevel Cut | TruLaser 3080 Bevel Cut
Velocità massima simultanea | 170 m/min | 170 m/min | 170 m/min
Asse X (corsa) | 4002 mm | 6067 mm | 8037 mm
Asse X (taglio obliquo 50°) | 3355 mm | 5420 mm | 7470 mm
Asse Y | 2099 mm | 2576 mm | 2576 mm
Asse Y (taglio obliquo 50°) | 1600 mm | 2077 mm | 2077 mm
Potenza laser (TruFiber 12001) - max | 12000 W | 12000 W | 12000 W
Spessore max acciaio | 30 mm | 30 mm | 30 mm
Spessore max acciaio con pacchetto | 35 mm | 35 mm | 35 mm
Spessore max acciaio (taglio obliquo 50°) | 15 mm | 15 mm | 15 mm
Spessore max inox | 40 mm | 40 mm | 40 mm
Spessore inox con pacchetto | 50 mm | 50 mm | 50 mm
Spessore max inox (taglio obliquo 50°) | 10 mm | 10 mm | 10 mm
Spessore max alluminio | 30 mm | 30 mm | 30 mm
Spessore max rame/ottone | 12,7 mm | 12,7 mm | 12,7 mm
Consumo medio in produzione (TruFiber 12001) | 16 kW | 16 kW | 16 kW

Informazioni aggiuntive
La funzione Bevel Cut è conveniente già da circa il 5% di pezzi smussati. Applicare smussi direttamente in macchina riduce le fasi successive e può abbassare tempi e costi di produzione degli assiemi.

Caratteristiche / specifiche tecniche

• Nome commerciale: TruLaser Serie 3000 Bevel Cut Edition.
• Angolo di smussatura: fino a 50°.
• Soglia economica per l'uso del bevel: da ~5 % di pezzi smussati.
• Spessore tipico per smussi: fino a 25 mm (in funzione di applicazione e configurazione).
• Sorgente laser: TruFiber 12001 (fino a 12 kW).
• Spessore max acciaio (taglio verticale): 30 mm (35 mm con pacchetto).
• Spessore max acciaio per taglio obliquo 50°: 15 mm.
• Spessore max inox (taglio verticale): 40 mm (50 mm con pacchetto).
• Spessore max inox per taglio obliquo 50°: 10 mm.
• Spessore max alluminio: 30 mm.
• Spessore max rame/ottone: 12,7 mm.
• Velocità massima simultanea: 170 m/min.
• Consumo medio di potenza in produzione (TruFiber 12001): circa 16 kW.
• Modelli disponibili: TruLaser 3040 / 3060 / 3080.
