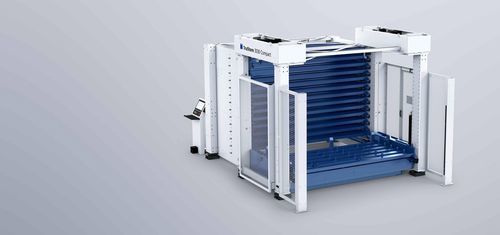

Magazzino automatico verticale TruStore 3000 Compact series

compattomodulare

Panoramica
Il sistema di stoccaggio a torre TruStore Serie 3000 Compact è una soluzione modulare di ingresso per l'automazione della lavorazione lamiera. Supporta formati large e maxi e può essere collegato a impianti di taglio laser 2D, presse punzonatrici o macchine combinate per abilitare la produzione non presidiata e i turni notturni. Nella documentazione sono indicate capacità approssimative di 15–85 tonnellate e, in altre sezioni, 18–75 tonnellate a seconda della configurazione.

Vantaggi principali

• Progettazione modulare e scalabile per upgrade progressivi dell'automazione.
• Consente produzione non presidiata e turni notturni per ridurre costi per pezzo.
• Ingombro compatto, rapidi cambi di materiale e stoccaggio strutturato di materia prima e pezzi finiti.
• Trasparenza di magazzino e controllo della produzione con il software Oseon.

Varianti e equipaggiamento

• Formati e portate: formato large (≈ 3000×1500 mm) fino a 3000 kg per vano; formato maxi (≈ 4000×2000 mm) fino a 5000 kg per vano.
• Torre singola: il sollevatore pallet immagazzina 6–13 pallet in formato large (altezza torre ≈ 3390 mm) o 4–9 pallet in formato maxi (altezza torre ≈ 3550 mm) con altezza di impilamento 90 mm; torre bassa premontata per ridurre tempi di installazione e carico sul pavimento.
• Torre doppia: aggiunta di una seconda torre per aumentare la capacità fino a 12 pallet aggiuntivi in formato large o 8 pallet in formato maxi.
• Opzioni di carico/scarico: stazione sotto il sollevatore, carrelli senza sollevamento, carrelli con tavolo elevatore, carrelli singoli o doppi; corsa adattabile alla disposizione dell'impianto.
• Opzioni: PartMaster per smistamento pezzi, basi pallet per piccoli pezzi, pesatura integrata per inventario continuo.

Integrazione e software

• Collegamento indiretto tramite carrelli di trasporto (LoadMaster, LiftMaster, LiftMaster Linear, SheetMaster) o collegamento diretto di unità di carico/scarico (LiftMaster Compact, LiftMaster Store, LiftMaster Store Linear) per ridurre i tempi ciclo.
• Oseon fornisce visibilità di magazzino, gestione del flusso materiali e integrazione con macchine TRUMPF connesse.

Dati tecnici (confronto)
TruStore 3030 Compact vs TruStore 3040 Compact
Formato lamiera: 3048 mm × 1524 mm vs 4064 mm × 2032 mm
Altezza di impilamento: 90 mm vs 90 mm
Carico max per vano: 3000 kg vs 5000 kg


Caratteristiche / specifiche tecniche

• Denominazione: TruStore Serie 3000 Compact
• Capacità di stoccaggio indicata: circa 15–85 t (large e maxi); riferimento alternativo 18–75 t per produzione non presidiata a seconda della configurazione
• Formati supportati: large ≈ 3000×1500 mm (TruStore 3030 Compact), maxi ≈ 4000×2000 mm (TruStore 3040 Compact); esempio a confronto: 3048×1524 mm e 4064×2032 mm
• Altezza di impilamento: 90 mm
• Carico max per vano: 3000 kg (3030) / 5000 kg (3040)
• Numero pallet (torre singola): large 6–13; maxi 4–9 (esempi a 90 mm)
• Espandibile a torre doppia: +12 pallet (large) o +8 pallet (maxi)
• Compatibilità: integrazione con unità di automazione TRUMPF e software Oseon; opzioni PartMaster e varianti di carrelli
