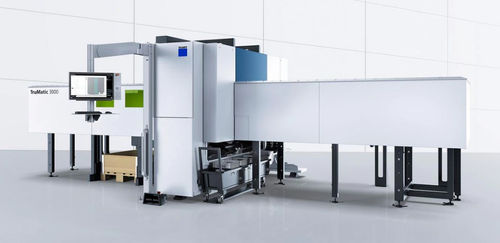

Macchina da taglio laser TruMatic 3000

per metalloper lamiereCNC

Panoramica La TruMatic 3000 fiber è una macchina combinata punzonatura‑laser che integra punzonatura, taglio laser, formatura e filettatura in un'unica unità. L'accoppiamento tra azionamento completamente elettrico (Delta Drive) e il laser TruFiber garantisce elevata produttività, ridotto consumo energetico e ingombro contenuto.

Vantaggi principali

• Più processi su un'unica piattaforma: punzonatura, taglio laser, formatura e filettatura senza riposizionamento.
• Qualità per produzione in serie: matrice abbassabile e tavoli spazzola/ a sfere per lavorazioni prive di graffi.
• Automazione continua: sportelli di scarico pezzi integrati, soluzioni di smistamento e automazioni modulari per produzione multischift.
• Efficienza energetica: Delta Drive e TruFiber riducono consumi ed emissioni rispetto a combinati tradizionali.

Applicazioni

• Operazioni combinate: contorni tagliati al laser con particolari punzonati (imbutitura, nervature, gradini, marcature) in un unico processo.
• Materiali riflettenti: TruFiber è resistente alle retroriflessioni e consente la lavorazione di rame, ottone, titanio e altri metalli non ferrosi.
• Produzione in grande serie di pezzi piccoli con espulsione integrata e scarico automatico di pezzi di grandi dimensioni.

Automazione e dotazioni principali

• Opzioni di automazione: SheetMaster (carico/scarico/palettizzazione), SheetMaster Compact, SortMaster Compact, GripMaster, ToolMaster Linear e sistemi di buffer/smistamento.
• Movimentazione pezzi: sportelli di espulsione integrati, tronchi e buffer intermedi; smistamento automatico fino a 180 x 180 mm; scarico pezzi grandi fino a 400 x 600 mm.
• Caratteristiche di qualità: matrice abbassabile, tavoli a spazzole o a sfere, funzione di raddrizzamento integrata.
• Affidabilità di processo: unità di taglio universale per laser a stato solido, Smart Punch Monitoring per rilevamento precoce di rottura punzone.
• Operatività e software: Touchpoint HMI, MobileControl app, TruTops Boost per programmazione e pianificazione.

Note Disponibile in due configurazioni: standard e Pacchetto Performance Delta Drive per maggiori forza/velocità di punzonatura. La combinazione Delta Drive + TruFiber può ridurre il consumo energetico di sistema di circa il 65% rispetto a soluzioni convenzionali (variabile in base alla configurazione).

Specifiche tecniche

• Modello: TruMatic 3000 fiber
• Concetto di azionamento: Delta Drive (punzonatura completamente elettrica)
• Laser: TruFiber (laser a stato solido, resistente alle retroriflessioni)
• Versioni: Standard e Pacchetto Performance Delta Drive
• Forza/velocità punzonatura (standard): 165 kN, circa 650 colpi/min
• Forza/velocità (Performance): 180 kN, circa 800 colpi/min
• Efficienza energetica: Delta Drive + TruFiber ≈ -65% consumo rispetto a combinati convenzionali
• Capacità di smistamento: fino a 180 x 180 mm
• Scarico pezzi grandi: fino a 400 x 600 mm
• Materiali lavorabili: acciai, acciai inox, metalli non ferrosi riflettenti (rame, ottone, titanio)
• Compatibilità automazione: SheetMaster, SortMaster Compact, GripMaster, ToolMaster
• Funzioni di processo: raddrizzamento integrato, espulsione pezzi piccoli, convogliatore trucioli
• Software: Touchpoint HMI, TruTops Boost, MobileControl
