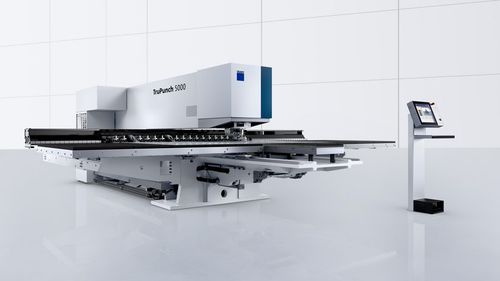

Punzonatrice CNC TruPunch 5000 series

idraulicaper lamierepunzonatura

Panoramica La TruPunch 5000 è una punzonatrice CNC idraulica per punzonatura, marcatura e formatura di lamiere ad alta produttività. Azionamenti senza gioco e un'alta velocità dell'asse C consentono filettature rapide e lavorazioni di contorni complessi. L'azionamento idraulico supporta punzonatura fino a 1.600 corse/min e marcatura fino a 2.800 corse/min. Moduli di automazione e funzioni Smart aumentano l'affidabilità del processo e la produttività.

Prestazioni

• Punzonatura fino a 1.600 corse/min (specifica formato medio).
• Marcatura fino a 2.800 corse/min.
• Spessore lamiera massimo: 8 mm; forza di punzonatura massima: 220 kN.
• Tempo cambio MultiTool: 0,3 s; ToolMaster Linear per elevata capacità utensili.

Vantaggi principali

• Matrice attiva (active die) per pezzi senza graffi e migliore qualità.
• Morse retrattili per movimentazione delicata e precisione.
• Opzioni per lavorazioni senza residui di telaio per risparmio materiale.
• Automazione modulare per carico, scarico, smistamento e gestione utensili (SheetMaster, SortMaster, DisposeMaster, ToolMaster Linear).
• Funzioni Smart: Smart Punch Monitoring, riconoscimento formato lamiera, Smart Load, Smart Unload.

Applicazioni Adatta per punzonatura in produzione, marcatura fine, formatura e sbavatura di pezzi in lamiera con utensili taglia 5 (estrusione, alette, guide scheda, formatura a tazza). Il flattening integrato riduce o elimina le lavorazioni successive.

Qualità e affidabilità di processo

• Matrice attiva riduce graffi e rischi di incastro dei pezzi.
• Smart Punch Monitoring individua precocemente utensili rotti.
• Riconoscimento formato e Smart Load/Unload aumentano l'affidabilità nella movimentazione.
• La macchina supporta prelievo e smistamento precisi per proteggere le superfici.

Automazione e gestione utensili Le soluzioni di automazione sono espandibili a step. SheetMaster gestisce carico/scarico/smontaggio; SortMaster Box/Linear smista le parti finite; DisposeMaster rimuove i residui. ToolMaster Linear consente rapidi cambi utensile e elevata capacità (fino a 90 utensili); tempo di cambio MultiTool 0,3 s.

Multimedia Sono disponibili video di prodotto e opzioni e documenti tecnici scaricabili che mostrano matrice attiva, riconoscimento formato e flattening integrato.

Dati tecnici (selezione) Larghezza: 7610 mm (grande) / 6540 mm (medio)
Profondità: 8171 mm (grande) / 7395 mm (medio)
Altezza: 2072 mm (entrambi)
Punzonatura (E = 1 mm): 1350 1/min (grande) / 1600 1/min (medio)
Marcatura: 3000 1/min (entrambi)
Punzonatura asse X: 3050 mm (grande) / 2500 mm (medio)
Punzonatura asse Y: 1550 mm (grande) / 1250 mm (medio)
Spessore lamiera max: 8 mm (entrambi)
Peso pezzo max: 280 kg (grande) / 200 kg (medio)
Forza punzonatura max: 220 kN (entrambi)
Utensili/morse: 21 / 4 (grande) ; 18 / 3 (medio)
Dimensione pezzo uscita (sportello): 500 x 500 mm
Consumo medio in produzione: 9,5 kW

Caratteristiche / specifiche tecniche

• Modello: TruPunch 5000
• Produttore: TRUMPF
• Velocità punzonatura: fino a 1.600 corse/min (specifica medio)
• Velocità marcatura: fino a 2.800 corse/min
• Spessore lamiera max: 8 mm
• Forza punzonatura max: 220 kN
• Peso pezzo max: fino a 280 kg (grande)
• Corsa X (medio): 2500 mm ; Y (medio): 1250 mm
• Tempo cambio MultiTool: 0,3 s
• Capacità ToolMaster Linear: fino a 90 utensili
• Consumo medio in produzione: 9,5 kW
