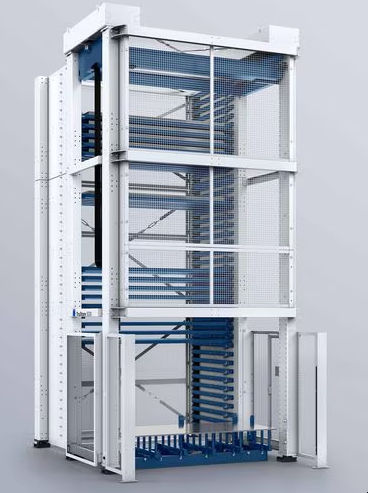

Torre di stoccaggio per lastre TruStore 30 series

per supporto piattomodulareper lamiera

Panoramica
Sistema di stoccaggio a torre modulare per la gestione delle lamiera. La TruStore Serie 3000 riduce l'ingombro a pavimento e può essere ampliata passo dopo passo fino a celle di taglio e piegatura completamente automatiche. Selezione dell'altezza torre tra più livelli disponibili e configurazione delle altezze dei comparti a 90 mm, 170 mm o 260 mm. Il magazzino può essere collegato a macchine TRUMPF per taglio laser 2D, punzonatura, combinati punzonatura/laser e piegatura.

Punti chiave

• Aumento del tempo di funzionamento delle macchine e flusso di materiale ottimizzato per efficienza temporale e di costo.
• Risparmio di spazio — fino al 85% di riduzione dell'area di installazione rispetto a soluzioni convenzionali.
• Espansione modulare — aggiungere torri, carrelli o moduli di automazione in funzione delle esigenze produttive.
• Elevata capacità di stoccaggio — capacità scalabile fino a circa 210 tonnellate a seconda della configurazione; opzioni torre singola o doppia.
• Controllo produzione con Oseon — dati trasparenti di inventario e flusso materiale per gestione centralizzata.

Confronto tecnico rappresentativo
Confrontare versioni selezionate:
TruStore 3030 | TruStore 3040
Dimensione lamiera: 3048 x 1524 mm | 4064 x 2032 mm
Altezze pila: 90 mm / 170 mm / 260 mm | 90 mm / 170 mm / 260 mm
Carico massimo per comparto: 3000 kg | 5000 kg

Concetti di sistema e equipaggiamento

• Torre singola con elevatore pallet: altezze configurabili (esempi da ~3,4 m a ~8,4 m) e numero di pallet in base alla configurazione.
• Torre doppia: aumento della capacità aggiungendo una seconda torre.
• Opzioni di ingresso/uscita: stazione di ingresso/uscita sotto l'elevatore pallet, carrelli di ingresso/uscita (con o senza tavola elevatrice) e accessi longitudinali o frontali.
• Integrazione automazione: collegamento indiretto tramite carrelli di trasporto (LoadMaster, LiftMaster, SheetMaster, BendMaster ecc.) o collegamenti diretti sulla torre; supporta carrelli singoli e doppi e traiettorie personalizzate.
• Cellule di lavorazione: collegare più macchine per taglio, punzonatura/laser e piegatura, con opzione nastro PartMaster per lo smistamento dei pezzi.

Funzionalità aggiuntive

• Altezze dei comparti regolabili (90 / 170 / 260 mm) per pallet o supporti ausiliari.
• Dispositivo di pesatura opzionale nell'elevatore pallet per monitoraggio continuo dell'inventario.
• Opzione tavolo di sbustamento per separare il materiale dai pallet in legno.
• Diverse configurazioni delle stazioni di carico/scarico e supporti ribaltabili per accesso automatizzato o manuale.

Specifiche tecniche

• Denominazione: TruStore Serie 3000
• Formati disponibili (esempi): TruStore 3030 (3048 x 1524 mm), TruStore 3040 (4064 x 2032 mm)
• Altezze scomparti: 90 mm, 170 mm, 260 mm
• Carico massimo per scomparto (esempi): 3030 = 3000 kg, 3040 = 5000 kg
• Configurazioni altezza torre: da circa 3,4 m a circa 8,4 m (più livelli selezionabili)
• Capacità di stoccaggio (esempi): fino a circa 210 t in grande formato (dipende dalla configurazione)
• Concetto modulare espandibile: compatibile con macchine TRUMPF e moduli di automazione (LoadMaster, LiftMaster, SheetMaster, PartMaster, BendMaster)
• Software: Oseon per gestione del flusso materiale e inventario
