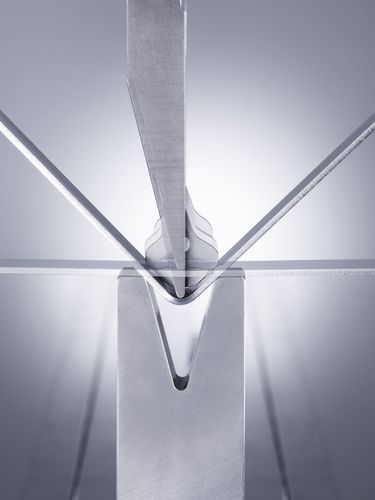

Utensile per pressa piegatrice

Panoramica
Gli utensili di piegatura TRUMPF coprono un'ampia gamma di applicazioni su piegatrici: utensili standard e su misura, versioni leggere per una manipolazione agevolata e soluzioni Heavy‑Duty per lavorazioni su lamiera spessa. Gli utensili dotati di sensori consentono la misura diretta dell'angolo nella zona di processo per garantire la qualità già dal primo pezzo.

Ordini / E‑Shop
Ordina 24/7 tramite l'E‑Shop TRUMPF. La piattaforma supporta la configurazione guidata, i filtri per geometria e compatibilità macchina, lo storico ordini e il download delle fatture per semplificare approvvigionamento e tracciabilità.

Utensili standard
TRUMPF fornisce utensili superiori e inferiori singoli o in set. Oltre 150 geometrie comuni sono disponibili a magazzino. I Data Matrix code sugli utensili consentono la scansione rapida e l'import automatico dei dati nell'unità di controllo.

Utensili leggeri
Le varianti leggere riducono la massa fino al 35% rispetto ai progetti standard, facilitando la movimentazione e accelerando le operazioni di montaggio manuale, mantenendo la compatibilità con le geometrie superiori più diffuse.

Utensili Heavy‑Duty
Gli utensili Heavy‑Duty sono progettati per lamiere spesse (fino a 30 mm) e carichi elevati (dimensionati fino a 6000 kN/m). La serie comprende utensili superiori e inferiori, adattatori, supporti, utensili a Z e soluzioni RollBend, ideali per piegatrici grandi TruBend Serie 8000.

Utensili con ampiezza die costante
Gli utensili inferiori con ampiezza die costante permettono l'uso di più angoli a V senza retrofit, riducendo la larghezza dell'impronta, migliorando l'effetto del film di piegatura, limitando i danni alla lamiera e accorciando la lunghezza minima della flangia.

Utensili sensorizzati
Gli utensili sensorizzati funzionano secondo il principio ACB. Dischi tastatori integrati nella forma dell'utensile misurano direttamente nella zona di processo per abilitare la regolazione automatica dell'angolo. Sono disponibili adattatori per pieghe a U con ali lunghe.

Rivestimenti LASERdur (LASERdur AL / LASERdur ZN)
I rivestimenti LASERdur riducono l'adesione di alluminio e zinco dovuta all'abrasione, aumentano la durezza superficiale e le proprietà di scorrimento e forniscono resistenza alla corrosione, limitando segni e manutenzione.

TecZone Bend — Tool Setup Optimizer
TecZone Bend genera programmi di piegatura. L'opzione Tool Setup Optimizer analizza le famiglie di pezzi per identificare l'uso comune degli utensili e combinare le stazioni utensile per minimizzare i cambi utensile, ridurre i tempi di set‑up e aumentare la produttività.

Servizi (relativi al prodotto)

• Modifica di utensili standard: variazioni di raggio, forme speciali e adattamenti angolari su richiesta cliente.
• Consulenza e soluzioni personalizzate: valutazione fattibilità e supporto nello sviluppo di utensili speciali complessi.
• Servizio utensili e riparazione: riparazione e revisione con fornitura di dati utensile digitali aggiornati dopo l'intervento.
• Servizio di riaffilatura: riaffilatura professionale degli utensili usurati e consegna di dati 3D aggiornati.

Utensili speciali (esempi)

• Utensile per cerniere completo: progettato per dimensioni fisse di cerniera con battuta integrata per produzione rapida senza backgauge esterno.
• Utensile con finestra pivotante: per profili chiusi o pezzi a U; adattatore pivotante semplifica l'estrazione.
• RollBend: supporta la lamiera in modo uniforme per minimizzare il movimento relativo tra utensile e pezzo.
• Utensile per feritoie su contorni chiusi: forma le fessure di ventilazione deformando la lamiera sulla piegatrice.
• Utensile di formatura per raggi: utensili superiore e inferiore a chiusura per produrre pezzi circolari; il raggio dipende dall'utensile, spessore e materiale.
• Utensile per parti U ampie: genera profili U molto alti in un solo passaggio; espulsori e molle impediscono il bloccaggio.
• Utensile a ganasce rotanti di grandi dimensioni: sovrapiegatura con ganasce rotanti per compensare il ritorno elastico su parti U alte.
• Utensili offset / collo d'oca per parti C: gola e altezza regolabili per la produzione di profili C.
• Pellicola di piegatura TRUMPF: collocata sull'utensile inferiore per evitare segni da attrito.
• Matrice con raggio R3: raggi di lavoro maggiori per evitare strappi del film e segni su lamiere rivestite.

Caratteristiche / specifiche tecniche

• Disponibilità: oltre 150 geometrie di utensili superiori e inferiori a magazzino.
• Versione leggera: riduzione di peso fino al 35% rispetto alla versione standard.
• Utensili Heavy‑Duty: adatti a lamiere fino a 30 mm e carichi progettati fino a 6000 kN/m.
• Codifica: Data Matrix per scansione e import automatico dei dati utensile nel controllo.
• Utensili sensorizzati: principio ACB con dischi tastatori integrati per misura diretta dell'angolo.
• Rivestimenti: LASERdur AL / LASERdur ZN per maggiore durezza superficiale, scorrevolezza e resistenza alla corrosione.
• Supporto software: TecZone Bend con Tool Setup Optimizer per ottimizzare l'uso degli utensili e i tempi di set‑up.
• Servizi: modifica, consulenza, riaffilatura e fornitura di dati 3D aggiornati dopo interventi.
