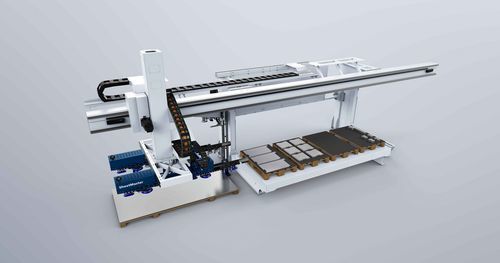

Sistema di carico e scarico per sistema laser SheetMaster

per palletdi lastreper stampa a punzone

Panoramica
Il SheetMaster (ultima generazione) fornisce carico e scarico automatizzati per punzonatrici e macchine combinate punzonatura/laser. Smista e palettizza i pezzi finiti, pre-separa le lamiere grezze durante lo scarico e dispone i pezzi in modo flessibile tramite un asse di smistamento aggiuntivo. Le ventose con controllo individuale e l'unità di presa garantiscono una gestione dei pezzi affidabile dal punto di vista del processo.

Vantaggi principali

• Carico/scarico automatizzato e palettizzazione in parallelo alla produzione per aumentare la produttività.
• Stazione di separazione per la pre-separazione affidabile delle lamiere grezze durante lo scarico dei pezzi finiti.
• Unità di presa con barra, bracci e ventose comandabili singolarmente; asse Y aggiuntivo per sfruttare completamente l'area di impilaggio.
• Gestione spessori da 0,5 mm a 8 mm (standard fino a 6,4 mm; 8 mm e opzioni di carico con pacchetto ventose opzionale).
• Rimozione rapida e sicura di pezzi pesanti e piccoli; supporta ordinamenti arbitrari di palettizzazione e pile intermedie.
• Espandibile e collegabile a TruStore, STOPA e vari sistemi a carrello per alimentazione autonoma del materiale e ritorno dei pezzi finiti.

Dati tecnici (tabella)
Voce | SheetMaster formato medio | SheetMaster formato grande
Formato max lamiera | 2500 mm x 1250 mm | 3067 mm x 1532 mm
Formato min lamiera | 800 mm x 800 mm | 800 mm x 800 mm
Spessore max lamiera | 8 mm | 8 mm
Spessore min lamiera | 0,5 mm | 0,5 mm
Peso max lamiera | 240 kg | 240 / 300 kg
Dimensione min pezzo (punzonatura) | 140 mm x 120 mm | 140 mm x 120 mm
Dimensione min pezzo (laser) | 70 mm x 30 mm | 70 mm x 30 mm
Altezza max pila | 340 mm | 340 mm

Applicazioni e benefici

• Aumenta la produttività per lotti da medi a grandi permettendo carico/scarico in parallelo.
• Consente funzionamento affidabile non presidiato durante i turni e riduce il personale richiesto.
• La pre-separazione simultanea e il deposito dei pezzi riducono i tempi ciclo.
• Palettizzazione flessibile e deposito compatto dei pezzi grazie all'asse di smistamento aggiuntivo.

Specifiche tecniche

• Prodotto: SheetMaster (ultima generazione)
• Funzioni principali: carico/scarico automatizzato, pre-separazione, smistamento e palettizzazione dei pezzi finiti
• Formati supportati (max/min): medio 2500 x 1250 mm / 800 x 800 mm; grande 3067 x 1532 mm / 800 x 800 mm
• Intervallo spessori: 0,5 mm a 8 mm (standard fino a 6,4 mm; 8 mm con pacchetto ventose opzionale)
• Peso massimo standard: 240 kg (opzione fino a 300 kg sulla variante grande)
• Dimensioni minime pezzi: punzonatura 140 x 120 mm; laser 70 x 30 mm
• Altezza massima pila: 340 mm
• Unità di presa con ventose comandabili singolarmente e asse Y aggiuntivo per ottimizzare l'impilaggio
• Stazione di separazione per pre-separare le lamiere grezze
• Espandibile con TruStore, STOPA e vari sistemi a carrello
• Nota: possibilità di aumento di alcune capacità (es. 300 kg) prevista dal 2026 tramite pacchetto aggiuntivo
